Въздушен филтър — смяна на филтърен елемент

Не са необходими специални инструменти.

Необходими материали: Резервен въздушен филтърен елемент.

Внимание! Монтажните болтове на въздушния филтър са самозаключващи се. Те не трябва да се развиват или затягат с електрически гаечен ключ. В противен случай резбите на входната тръба или на дъното на корпуса на филтъра може да се повредят. Болтовете трябва да се развият и затегнат на ръка. Момент на затягане на болта 3 Nm.

Превозни средства с 1,4-литров BCA/BKG/BLN бензинов двигател

Оттегляне

1. Отстранете горния защитен капак на двигателя и го поставете с главата надолу върху мека подложка, за да избегнете драскотини, вижте съответната глава.

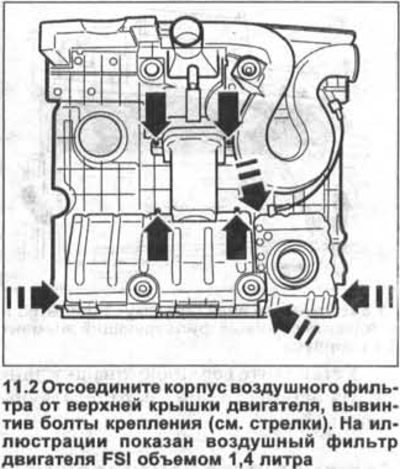

2. Разкачете корпуса на въздушния филтър от горния капак на двигателя, като развиете монтажните болтове (вижте стрелките на илюстрацията).

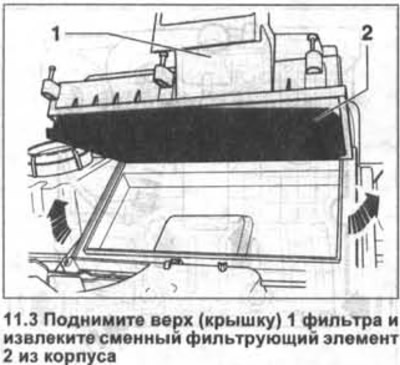

3. Повдигнете горната част (капака) 1 на филтъра и извадете сменяемия филтърен елемент 2 от корпуса (вижте илюстрацията).



4. Избършете вътрешността на корпуса на въздушния филтър.

Инсталиране

5. Поставете нов филтърен елемент в корпуса на филтъра.

6. Прикрепете корпуса на въздушния филтър към капака на двигателя, като завиете болтовете и ги затегнете на ръка до 3 Nm.

7. Поставете отново горния капак на двигателя, вижте съответната глава.

Превозни средства с 1,6-литров FSI бензинов двигател BAG/BLF/BLP

Оттегляне

8. Отстранете горния защитен капак на двигателя и го поставете с главата надолу върху мека подложка, за да избегнете драскотини, вижте съответната глава.

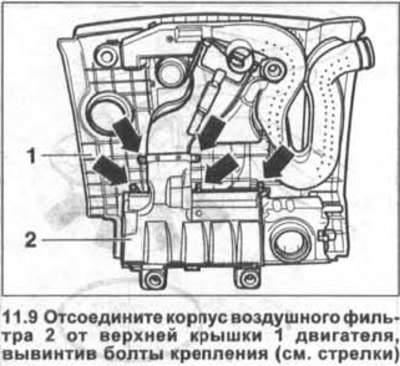

9. Разкачете корпуса на въздушния филтър 2 от горния капак 1 на двигателя, като развиете закрепващите болтове (вижте стрелките на илюстрацията).



10. Повдигнете горната част на филтъра и извадете сменяемия филтърен елемент 2 от корпуса (вижте илюстрация 11.3).

11. Избършете вътрешността на корпуса на въздушния филтър.

Инсталиране

12. Поставете нов филтърен елемент в корпуса на филтъра.

13. Фиксирайте корпуса на въздушния филтър към капака на двигателя, като завиете болтовете и ги затегнете на ръка със сила от 3 Nm.

14. Поставете отново горния капак на двигателя, вижте съответната глава.

Превозни средства с 1,6-литров бензинов двигател BGU/BSE/BSF

2,0-литрови дизелови автомобили AXW/BLR/BLX/BLY

Автомобили с 2,0-литров дизелов двигател BDK (2 клапана)

Оттегляне

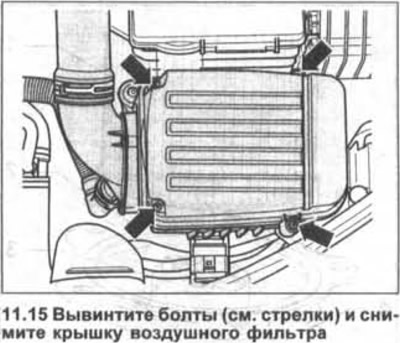

15. Развийте болтовете (вижте стрелките на илюстрацията) и свалете капака на въздушния филтър.

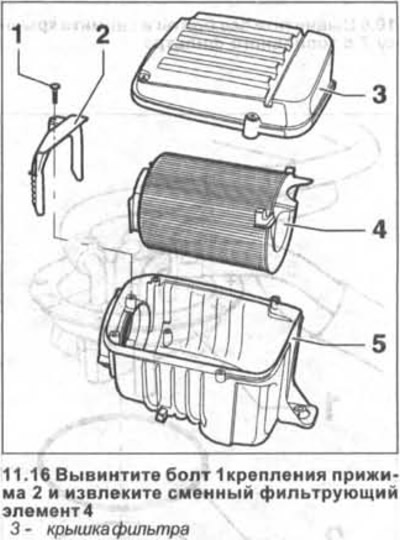

16. Развийте болта 1, закрепващ скобата 2, и отстранете сменяемия филтърен елемент 4 (вижте илюстрацията).



17. Избършете корпуса на филтъра 5 отвътре (вижте илюстрация 11.16).

Инсталиране

18. Поставете нов филтърен елемент в корпуса на филтъра.

19. Поставете скобата и затворете капака на филтъра.

Моментът на затягане на затягащия болт е 2 Nm, а болтовете на капака са 3 Nm.

Превозни средства с 2,0-литров AXX бензинов двигател, 147 kW (200 к.с.)

Оттегляне

20. Отстранете горния защитен капак на двигателя и го поставете с главата надолу върху мека подложка, за да избегнете драскотини, вижте съответната глава.

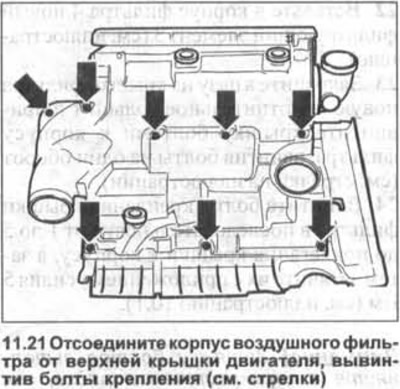

21. Разкачете корпуса на въздушния филтър от горния капак на двигателя, като развиете закрепващите болтове (вижте стрелките на илюстрацията).



22. Отстранете резервния филтърен елемент.

23. Избършете вътрешността на корпуса на филтъра.

Инсталиране

24. Поставете нов филтърен елемент в корпуса на филтъра.

25. Затегнете корпуса на въздушния филтър към капака на двигателя, като завиете болтовете и ги затегнете на ръка със сила от 3 Nm.

26. Поставете отново горния капак на двигателя, вижте съответната глава.

Превозни средства с 1,9 литров дизелов двигател BRU/A VQ/BJB/BKC/BLS

Автомобили с 2,0-литров AZV/BKD дизелов двигател (4 клапана)

Оттегляне

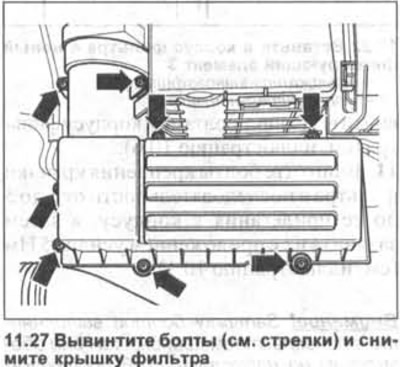

27. Развийте болтовете (вижте стрелките на илюстрацията) и свалете капака на филтъра.



28. Отстранете филтърния елемент.


29. Избършете вътрешността на корпуса на филтъра.

Инсталиране

30. Поставете нов филтърен елемент в корпуса на филтъра.

31. Сменете капака на филтъра и го затегнете с болтове с момент на затягане от 9 Nm.
