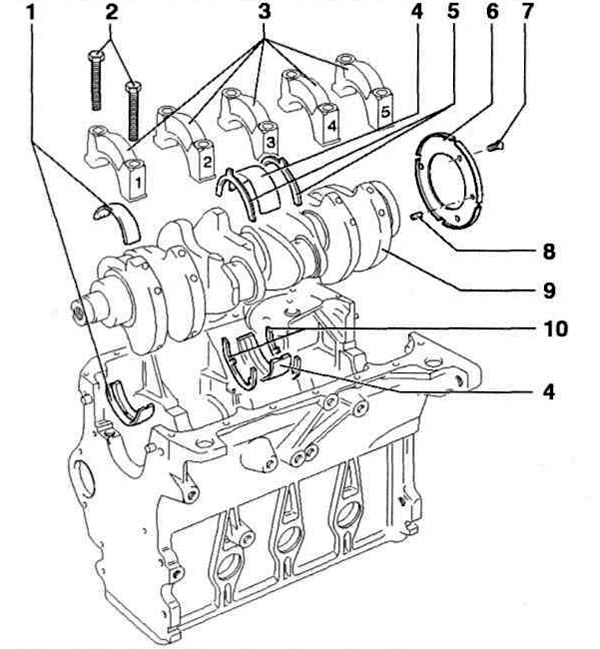

Фиг. 6.13. Колянов вал:
1 - Вложки 1, 2, 4 и 5 лагери; 2, 7 - Болтове; 3 - местни корици; 4 - Поставете 3 лагера; 5, 10 - Натискащи полупръстени (регулатори на аксиалния хлабина); 6 - Ротор на сензора за скорост на коляновия вал (само при двигатели AEY, AFN, ANV. AHU, AKW, ALE); 8 - Монтажен щифт (само за двигатели AEY, AFN, ANV, AHU, AKW, ALE); 9 - Колянов вал.
Аксиален луфт на коляновия вал на новия двигател: 0,07-0,17 мм.
Допустим аксиален луфт: 0,37 мм.
Радиалната хлабина на коляновия вал на новия двигател: 0,03-0,08 mm.
Допустим радиален просвет: 0,17 мм.
Размери на коляновия вал
