Внимание: Когато изваждате батериите, проверете дали елементите имат маркировка за полярност, в противен случай трябва да се маркира монтажната позиция на елементите.
Сгъваем ключ/POLO
Оттегляне

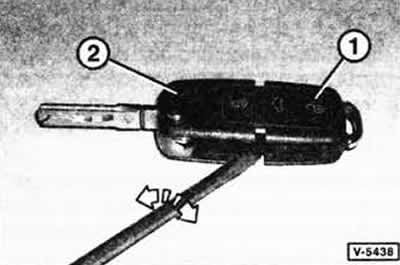

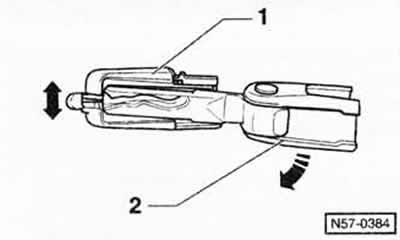

Отделен трансмисионен блок -1- и ключ -2-. За да направите това, поставете отвертка в слота и завъртете по посока на стрелката.
Разкачете трансмисионния блок -1- с помощта на шпонка -2-.
Използвайте малка отвертка, за да извадите батериите от държача с движение нагоре.
Инсталиране
Поставете батериите с положителния полюс надолу в модула на предавателя и го фиксирайте с лек натиск.
Поставете капака и заедно с предавателния модул го фиксирайте върху ключа. Когато правите това, уверете се, че уплътнението не е повредено.
Ключ/IBIZA
Оттегляне

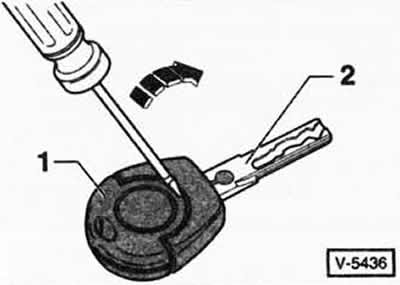

Поставете отвертка в гнездото между трансмисията -1- и ключ -2-.
Завъртете отвертката по посока на стрелката и по този начин разкопчайте предавателния блок от ключа.

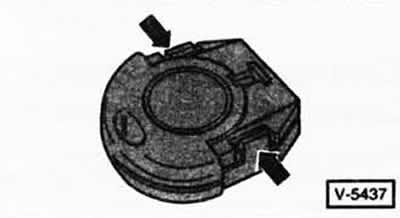

Откопчайте фиксиращите зъбчета -стрелки- на трансмисионния блок и отделете трансмисионния блок от корпуса.

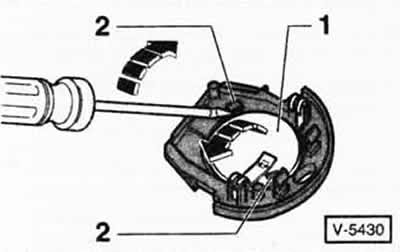

Използвайте отвертка, за да развиете горната батерия -1- от държачите -2- по посока на стрелката.

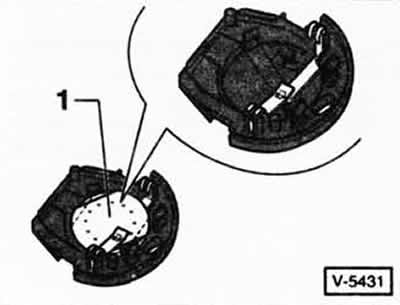

Отстранете контактната пластина -1-. За да направите това, завъртете плочата така, че двата й прави ръба да са при задържащите издатини, и разкопчайте контактната плоча.
С помощта на отвертка развийте долната плоча от държача.
Инсталиране

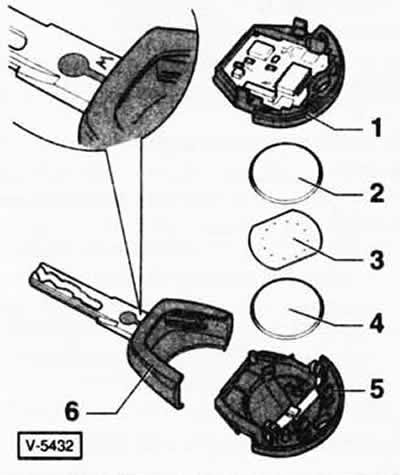

Внимание: Когато поставяте батерии, спазвайте правилния поляритет. Маркировката за полярност е на батериите и на кутията.
Поставете долната батерия -4- с положителния полюс (+) надолу в корпуса -5-. Положителният полюс (+) също е отбелязан върху кутията.
Поставете контактната плоча -3- върху батерията -4- и я завъртете, докато кръглите ръбове се окажат под задържащите зъбчета.
Поставете батерията -2- с положителния полюс (+) надолу върху контактната пластина и я фиксирайте.
Предавателен блок -1 - прикрепете към тялото -5,- и фиксирайте.
Забележка: Предавателният възел е показан обърнат на фигурата.
Натиснете предавателния модул заедно с корпуса в ключ -6- и го закрепете.
Забележка: ключът е оборудван с транспондер с динамично променящ се код, който се определя от съществуващия символ W, вижте изгледа на фигурата.
