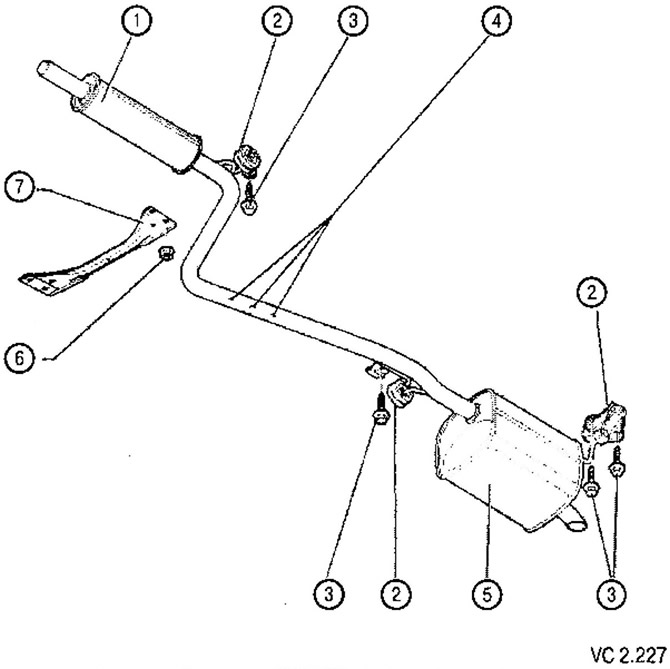

Списък на частите и възлите на допълнителните и основните ауспуси с технологични бележки за ремонт към фигура VC2.227:
1. Допълнителен ауспух:
- прави се цялостно с основното гърне. При ремонт може да се смени отделно.
2. Окачване.
3. Винтове за закрепване на окачването към тялото: 25 Nm.

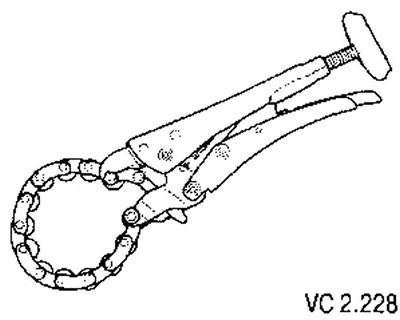

4. Точка на разделяне: при отстраняване на ауспуха тръбата се срязва в посочената точка с инструмент за рязане на тръби (вижте фиг. VC 2.228). Връзката се осъществява с помощта на свързваща втулка.
5. Основен ауспух:
- първоначално представлява едно цяло с допълнителен ауспух, по време на ремонт може да бъде заменен отделно.
6. Гайка за закрепване на напречната греда: 23 Nm.
7. Напречна греда на тунела.
Монтажна позиция на свързващата втулка

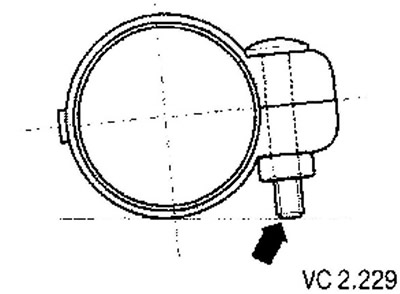

Свързващата втулка трябва да бъде монтирана така, че краищата на болтовете да не излизат извън долния й ръб (стрелка). Резбовите връзки трябва да са отдясно.
 |  |
