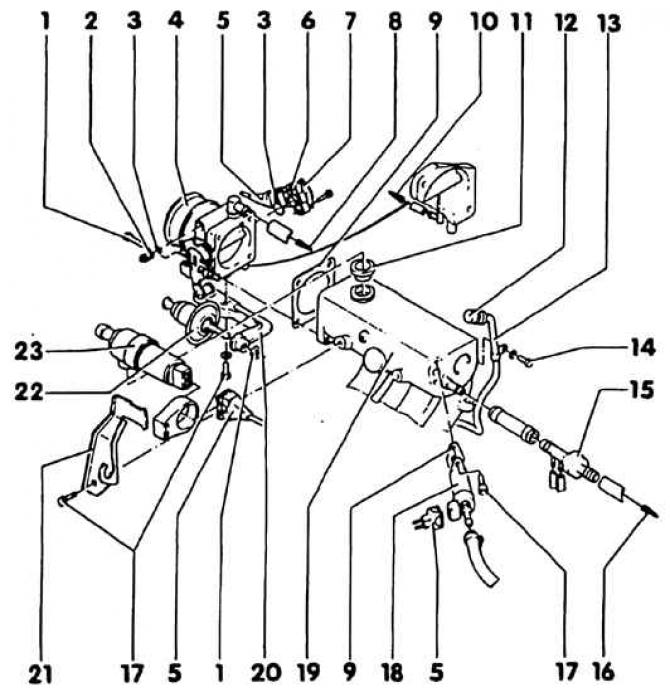

Дроселна клапа и контролна клапа на празен ход
1. Болт. M6 = 10 Nm, M8 = 20 Nm; 2. Болт за регулиране на празен ход (до 5/93 g); 3. Пръстен. Сменете при повреда; 4. Дроселна тръба; 5. Свързващ щепсел; 6. Потенциометър на дроселовата клапа; 7. Заключваща планка; 8. Към магнитния клапан на резервоара за активен въглен; 9. Уплътнение. Сменяйте винаги; 10. Към терморегулатора на въздушния филтър; 11. О-пръстен, сменете, ако е повреден; 12. Корк. Обърнете внимание на плътността на кацането; 13. Измервателна тръба за CO; 14. Болт, 14 Nm; 15. Възвратен клапан; 16. Към спирачния усилвател; 17. Болт 10 Nm (до 5/93 g); 18. Клапан за студен старт; 19. Всмукателен колектор; 20. Скоба на дроселната клапа; 21. Ограничител на жилото на газта; 22. Дроселна клапа. До 5/93 само за автомобили с ръчна скоростна кутия; 23.

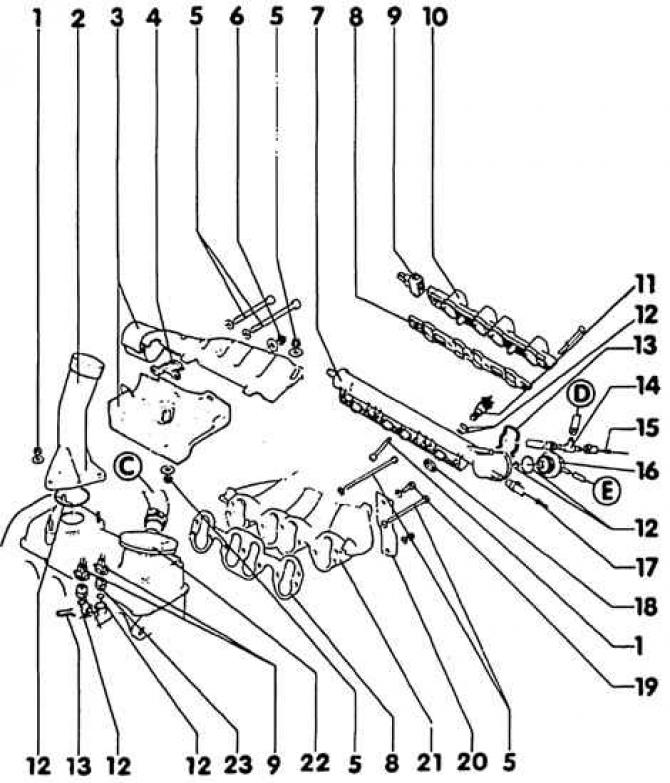

Всмукателен колектор и разпределител на гориво
1. Гайка, 10 Nm; 2. Гърловина за наливане на масло; 3. Уловител за топъл въздух; 4. Държач; 5. Болт, 25 Nm; 6. Гайка, 40 Nm; 7. Разпределител на гориво; 8. Уплътнение; 9. Щепсел за свързване; 10. Горна част на разпределителя на горивото; 11. Инжекционен клапан; 12. Пръстен; 13. Тапа; 14. Тройник; 15. Горивоподаващ тръбопровод; 16. Регулатор на налягането на горивото; 17. Тръбопровод за връщане на гориво; 18. О-пръстен; 19. Болт, 40 Nm; 20. Акцент; 21. Всмукателен колектор; 22. Клапан за контрол на налягането за вентилация на картера; 23. Сензор за температура на охлаждащата течност. Термосензор за допълнително задействане на вентилатора с датчик за температура на охлаждащата течност; C - Към всмукателния канал; D - Към клапана за студен старт; E - Към възвратния клапан на усилвателя на спирачките
Проверява се
1. Изключете щепсела от превключвателя за празен ход. Измерете съпротивлението на контактите на превключвателя с омметър. Вижте подраздел 2.18.8 за необходимата стойност.
2. Отворете и затворете дросела на ръка. Превключвателят за празен ход трябва да щрака всеки път.
Коригиране
1. Условие за регулиране: Трябва да се спазва основната настройка на дросела.
2. Обикновено настройката, направена във фабриката, не се променя.

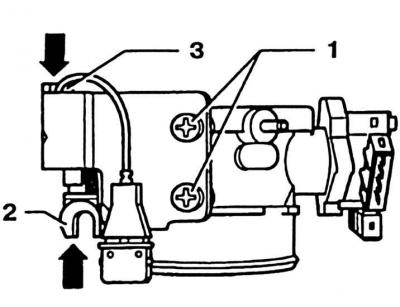

3. Отстранете монтажните винтове на превключвателя за празен ход и проверете дали лостът за газта е в контакт с ограничителния винт.
4. Затегнете малко закрепващите винтове (1). Натиснете здраво лоста за газ (2) и превключвателя за обороти на празен ход (3) (стрелки) и затегнете фиксиращите винтове в това положение.
5. Отворете дросела с копчето за превключване на празен ход. Трябва да се чуе щракване.
