Заўвага: На ніжэйпрыведзеных малюнках паказана замена серварухавіка рэгулявання становішча левай фары.
Заўвага: Замена серварухавіка правай фары вырабляецца аналагічна.
Зняцце
Зніміце фару.
Зніміце каўпачок 3.

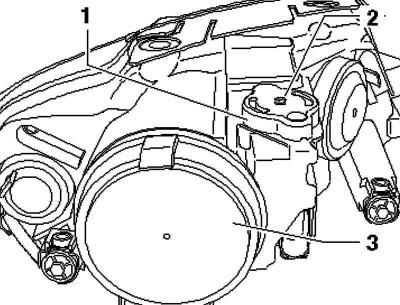

Мал. 7.63. Корпус сервапрывада
Адкруціце крапежны ніт 2 і цалкам зніміце корпус 1 (мал. 7.63).

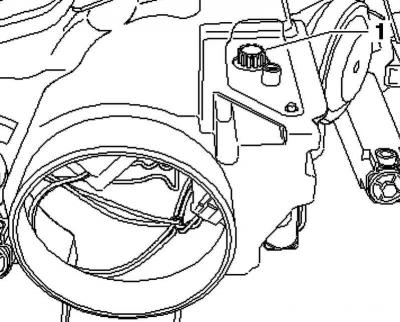

Мал. 7.64. Шасцярня
Выміце шасцярню 1 з яе ўсталявальнай адтуліны ўверх (мал. 7.64).
Заўвага: Пры зняцці шасцярні звернеце ўвагу на тое, каб не згубілася маленькае ўшчыльняльнае кольца круглага перасеку.
Адлучыце штэкернае злучэнне 2.
Разблакуйце серварухавік карэктара фар 1 у напрамку В.
асцярожна адцісніце шаравую галоўку серварухавіка А назад з яе накіроўвалай.

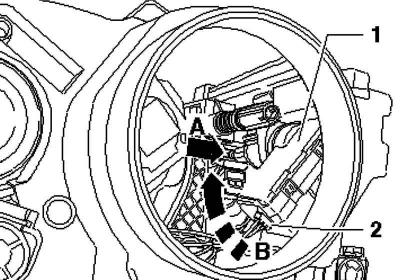

Мал. 7.65. Серварухавік карэктара фар
Выміце серварухавік 1 з яго мацавання ўверх (мал. 7.65).
Усталяванне

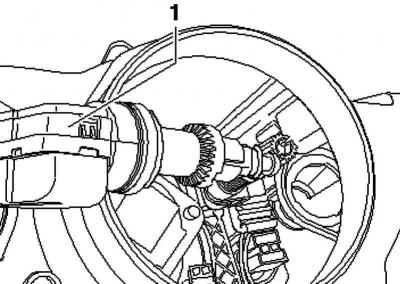

Мал. 7.66. Устаноўка серварухавіка карэктара фар у мацаванне
Цалкам увядзіце серварухавік 1 карэктара фар у разблакаваным становішчы ў яго мацаванне (мал. 7.66).
Заблакуйце серварухавік карэктара фар 1 шляхам павароту да ўпора ў напрамку В (мал. 7.65).
Асцярожна ўцісніце шаравую галоўку серварухавіка А спачатку таму.
У заключэнне акуратна ўстаўце шаравую галоўку серварухавіка ў напрамку ў мацаванне 1 (мал. 7.65).
Заўвага: Пры гэтым злёгку ссуньце адбівальнік назад, каб палегчыць зачапленне шаравой галоўкі да мацавання.
Падлучыце назад раз'ём 2 серварухавіка карэктара фар.
Устаўце шасцярню 1 у яе мантажную адтуліну (мал. 7.64).
Устанавіце корпус 1, замацаваўшы яго нітам 2, і надзець кажух 3 (мал. 7.63).
Нататка: Пры ўсталёўцы звернеце ўвагу на шчыльную фіксацыю каўпачка. Пры трапленні ўнутр фары вады, фара можа быць сапсавана.
