Аўтамабілі з кліматычнай устаноўкай

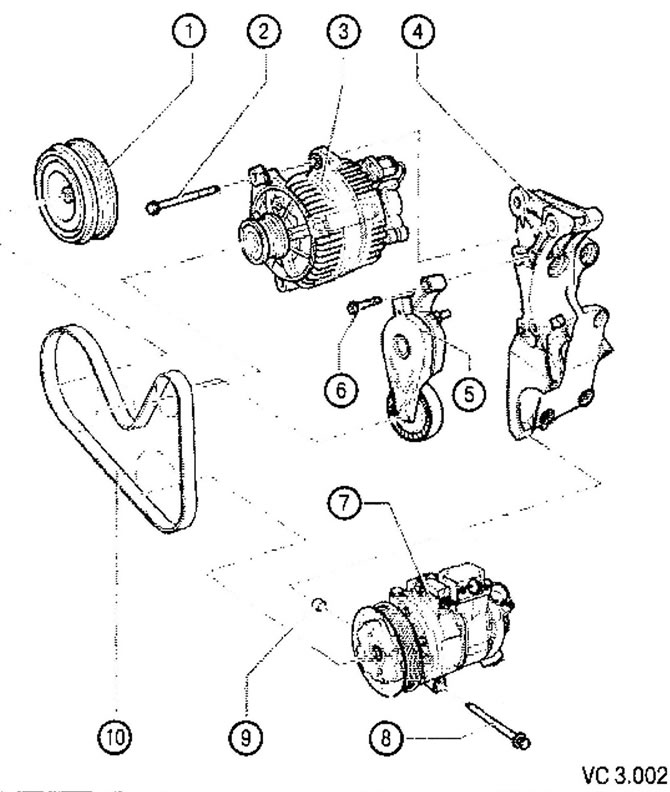

Пералік вузлоў і дэталяў прывада дапаможных механізмаў з тэхналагічнымі заўвагамі па рамонце да малюнка VC3.002:
1. Дэмпфер крутильных ваганняў - шкіў каленчатага вала:
- мантаж магчымы толькі ў адным становішчы (адтуліны размешчаны са зрушэннем).
2. Вінт мацавання генератара: 20 Нм.
3. Генератар.
4. Кранштэйны генератара і кампрэсара кліматычнай ўстаноўкі.
5. Нацяжная прылада паліклінавага рамяня:
- для паслаблення нацяжэння поликлинового рамяня нацяжную прыладу неабходна звярнуць з дапамогай накидного ключа.
6. Вінт мацавання нацяжной прылады паліклінавага рамяня: 20 Нм.
7. Кампрэсар кліматычнай усталёўкі.
8. Вінт мацавання кампрэсара кліматычнай усталёўкі: 25 Нм.
9. Цэнтравачныя ўтулкі.
10. Паліклінавы рамень:
- перад здыманнем пазначыць напрамак руху;
- праверыць знос;
- не перагінаць.
