Галоўка блока цыліндраў — апісанне канструкцыі

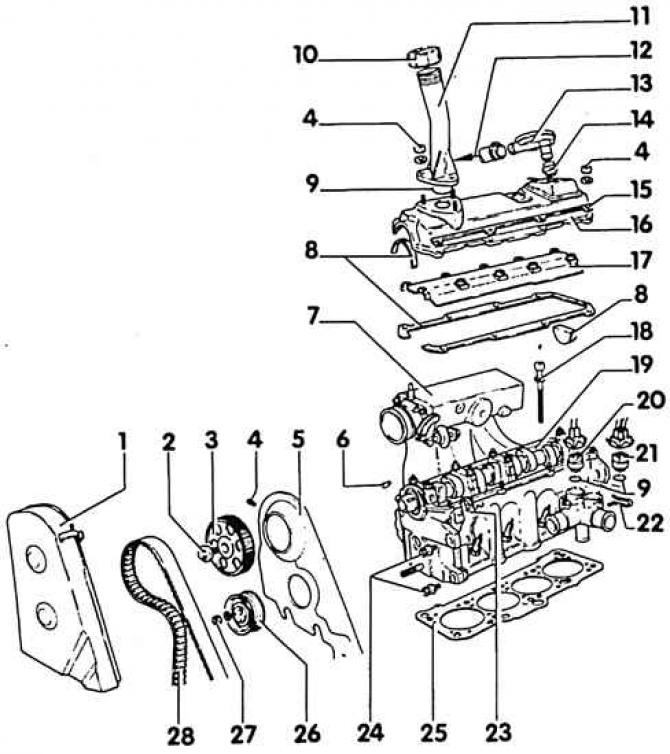

1. Верхні кажух зубчастага рамяня; 2. Болт мацавання, 80 Н·м; 3. Зубчастае кола распредвала; 4. Болт, 40 Н·м; 5. Ніжні кажух зубчастага рамяня; 6. Спружынная шайба; 7. Впускны калектар; 8. Пракладка вечка галоўкі блока цыліндраў; 9. Конус; 10. Разьбовая крышка; 11. Маслазаліўная гарлавіна; 12. Да прыёмнага шлангу; 13. Клапан рэгулявання ціску вентыляцыі картэра рухавіка; 14. Ушчыльняльнае кольца; 15. Узмацняльная планка; 16. Вечка галоўкі блока цыліндраў; 17. Маслаадбойнік; 18. Ніт галоўкі цыліндраў; 19. Галоўка блока цыліндраў; 20. Датчык тэмпературы астуджальнай вадкасці; 21. Датчык тэрмавыключальніка; 22. Стопарная клямар; 23. Кранштэйны генератара; 24. Болт, 25 Н·м; 25. Пракладка галоўкі блока цыліндраў; 26. Нацяжны ролік; 27. Гайка, 45 Н·м; 28. Зубчасты рамень

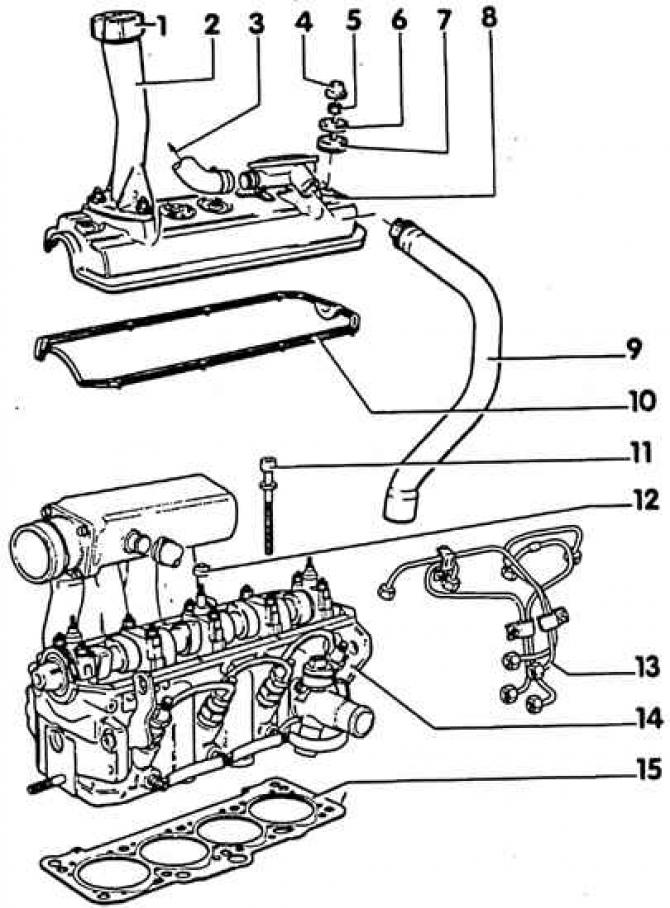

1. Разьбовая пробка; 2. Заправачная гарлавіна; 3. Да прыёмнай трубы; 4. Ахоўны каўпак; 5. Гайка, 10 Н·м; 6. Талерчатая шайба; 7. Верхняя ўшчыльняльная шайба; 8. Вечка галоўкі блока цыліндраў; 9. Вентыляцыя картэра рухавіка.; 10. Пракладка вечка галоўкі блока цыліндраў; 11. Ніты галоўкі цыліндраў; 12. Ніжні ўшчыльняльны конус; 13. Упырскваюць трубаправоды. Момант зацяжкі: 25 Н·м; 14. Галоўка блока цыліндраў; 15. Пракладка галоўкі блока цыліндраў

1. Разьбовая крышка; 2. Заправачная гарлавіна; 3. Ахоўны каўпачок; 4. Гайка, 10 Н·м; 5. Да впускнога шлангу. Замацаваць шланг выпуску з кранштэйнам на маслоэаливной гарлавіне. Звярнуць увагу на дастатковую адлегласць ад штуцэра дросельнай засланкі; 6. Клапан рэгулявання ціску вентыляцыі картэра рухавіка; 7. Ушчыльняльнае кольца; 8. Вечка галоўкі блока цыліндраў; 9. Талерчатая шайба; 10. Верхняя ўшчыльняльная шайба; 11. Пракладкі вечка галоўкі блока цыліндраў; 12. Ніт галоўкі блока цыліндраў; 13. Болт, 15 Н·м; 14. Размеркавальнік запальвання; 15. Кальцо; 16. Датчык тэмпературы астуджальнай вадкасці; 17. Галоўка блока цыліндраў; 18. Стопорный заціск; 19. Тэрмастат цыркуляцыі астуджальнай вадкасці і датчык тэмпературы астуджальнай вадкасці; 20. Пракладка галоўкі блока цыліндраў; 21. Верхні кажух зубчастага рамяня; 22. Зубчастае кола распредвала; 23. Ніт мацавання зубчастага кола распредвала. Для моманту зацяжкі зважаць на пазначэнне сталі шрубы на галоўцы ніта: ніт 8,8–85 Н·м; ніт 10,9-120 Н·м. Для выкручвання і зацяжкі выкарыстоўваць контрупор VW-3036; 24. Зубчасты рамень; 25. Задні кажух зубчастага рамяня; 26. Шпонка; 27. Да адгалінавання пашыральнага бачка астуджальнай вадкасці; 28. Впускны калектар
