Двери и обивка дверей

Двери — замена

1. Отсоедините провод "массы" от аккумулятора.

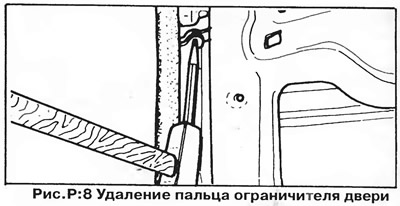

2. Ограничитель двери крепится пальцем и стопорным кольцом. Снимите стопорное кольцо с нижней стороны ограничителя и выбейте палец (рис. Р:8).



3. Дверь крепится к передней стойке одиночными шарнирными болтами, проходящими через верхнюю и нижнюю петли (на моделях Scirocco и на задних дверях всех 4-дверных моделей каждая петля крепится двумя болтами).

ПРИМЕЧАНИЕ: Болты петель задних дверей имеют головки с внутренним шестигранником; гнездо головки очень мелкое, поэтому важно, чтобы ключ был в хорошем состоянии и правильно вставлялся в гнездо головки болта. В случае срыва граней гнезда придется стачивать головку болта и извлекать оставшуюся резьбовую часть с помощью экстрактора.

4. Отверните болты крепления двери, при этом помощник должен поддерживать дверь.

5. Установка двери осуществляется в обратном порядке (чтобы поддерживать дверь при установке болтов крепления, понадобится помощник).

6. Палец ограничителя двери должен вставляться сверху, а стопорное кольцо — снизу, тогда в случае выпадения стопорного кольца палец останется на месте и ограничитель двери будет продолжать функционировать.

Панель обивки двери — снятие и установка

Чтобы получить доступ к механизму замка и стеклоподъемника, необходимо снять обивку соответствующей двери. Выполняйте эту операцию следующим образом:

1. Отверните кнопку блокировки замка двери.

2. Снимите внутреннюю ручку замка двери, затем удалите винт с потайной головкой и стопорную шайбу.

3. Удалите колпачки с винтов крепления панели обивки к каркасу двери и выверните винты (рис. Р:9).



4. Снимите накладку с ручки стеклоподъемника и выверните винт. Снимите ручку и дистанционное кольцо.

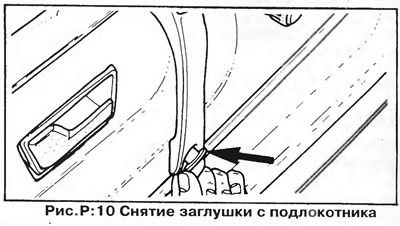

5. Выверните два винта из подлокотника. На моделях с подлокотником, объединенным с внутренней ручкой двери, верхний винт крепления находится под заглушкой (рис. Р:10). Поверните подлокотник вверх на 90 вокруг верхней точки крепления, при этом верхнее крепление освободится и подлокотник отделится от двери.

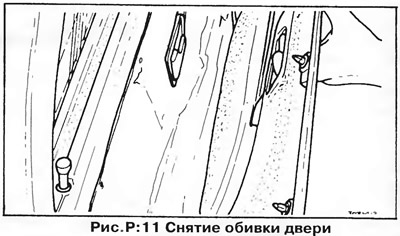

6. Отожмите панель обивки от каркаса двери с помощью плоской отвертки, освобождая по очереди фиксаторы (рис. Р:11) — фиксаторы должны оставаться на обивке.



7. Установка обивки осуществляется в обратном порядке. Перед установкой винт крепления ручки стеклоподъемника нужно обезжирить и нанести на его резьбу состав Loctite для фиксации резьбовых соединений.
