Дополнительные фары дальнего света применяются совместно с дальним светом основных фар, и должны выключаться при переключении на ближний свет. Эти фары устанавливаются в паре, их центры должны быть расположены на расстоянии не менее 350 мм друг от друга, на одинаковом расстоянии от центральной оси автомобиля и на высоте 610—1060 мм от земли (А, рис. С:13). Противотуманные фары предназначены для использования в условиях ограниченной видимости (туман или снегопад). Наружный край противотуманной фары должен находиться на расстоянии не более 400 мм от края автомобиля (В, рис. С:14).
При установке заднего противотуманного фонаря/фонарей соблюдайте следующие правила:
Любая часть светящейся поверхности заднего противотуманного фонаря должна находиться на расстоянии не менее 250 мм и не более 1.0 м от земли и не ближе 100 мм от светящейся поверхности любого стоп-сигнала.
Все автомобили, оборудованные задними противотуманными фонарями, должны иметь соответствующую сигнальную лампу, загорающуюся при включении противотуманных фонарей на автомобиле или прицепе.
Задний противотуманный фонарь должен быть подключен так, чтобы была возможность выключать его независимо от передних фар. Противотуманные фары (в т.ч. задняя) должны включаться только вместе с габаритными огнями (рис. С:14).
Используйте противотуманные фонари только в условиях плохой видимости, на время стоянки автомобиля выключайте их.
Установка дополнительных фар дальнего света или противотуманных фар
Приведенные ниже инструкции относятся в равной степени к установке дополнительных фар дальнего света или противотуманных фар, отличается лишь их расположение и способ подключения электропитания.
ПРИМЕЧАНИЕ: Дополнительные фары дальнего света должны включаться только одновременно с дальним светом основных фар. Противотуманные фары должны работать вместе с основными фарами или габаритными огнями.
1. Отсоедините провод "массы" от аккумулятора.
2. Наметьте места крепления фар на бампере или подзоре и просверлите отверстия диаметром 10 мм. Вставьте шпильку крепления фары в отверстие и закрепите ее гайкой и стопорной шайбой, входящими в комплект.

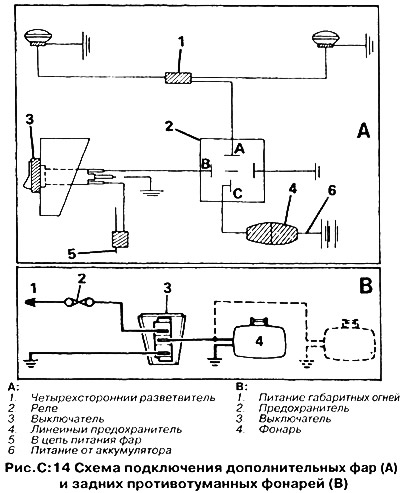

3. Подключите фары к электросистеме автомобиля в соответствии со схемой, приведенной на рис. С:14. Установите на провод каждой фары наконечник и присоедините провода к четырехстороннему разветвителю.
4. Установите реле рядом с аккумулятором или в другом месте, где есть соединенный с положительной клеммой аккумулятора провод. Просверлите отверстие диаметром 3 мм и закрепите реле самонарезающим винтом.
5. Соедините проводом "массы" корпус и винт крепления реле.
6. Вторым проводом соедините клемму 5 реле с четырехсторонним разветвителем разъемом.
7. Установите выключатель на кронштейне в удобном для водителя месте. Закрепите кронштейн двумя самонарезающими винтами, просверлив для этого два отверстия диаметром 3 мм.
8. Соедините проводом клемму 1 реле с выключателем.
9. Соедините центральный вывод выключателя с "массой". 10 Соедините контакт "D" выключателя с проводом цепи питания дальнего света основных фар (при установке дополнительных фар дальнего света) или ближнего света основных фар (при установке противотуманных фар).
11. Соедините красным проводом клемму "3" реле с положительной клеммой аккумулятора или другим контактом, находящимся под напряжением от аккумулятора.
12. Присоедините провод "массы" к аккумулятору и проверьте работу фар.
Задние противотуманные фонари — установка
Расположение задних противотуманных фар должно соответствовать определенным правилам, изложенным выше. Ни одна часть рассеивателя фонаря не должна находиться на расстоянии менее 250 мм или более 1 м от земли. Фонарь должен находиться на расстоянии не менее 100 мм от любого стоп-сигнала. В большинстве случаев для крепления фонаря можно использовать имеющиеся болты крепления бампера (зависит от конструкции кронштейна, поставляемого вместе с фонарем). При необходимости просверлите отверстие для крепления фонаря. Следите, чтобы при сверлении отверстия не повредить электропроводку, тормозные трубки и т.п., находящиеся за панелью Защитите края отверстия от коррозии.
При установке задних противотуманных фонарей следите, чтобы дренажная прорезь в рассеивателе (при наличии) располагалась снизу Провода от фонарей должны быть проложены к выключателю на приборной панели, при этом желательно пропускать их через уже существующие отверстия с резиновыми уплотнениями (например, для проводов подсветки номерного знака).
Провод от заднего противотуманного фонаря (В, рис. С:14) присоединяется к выключателю на приборной панели. Установите кронштейн выключателя в удобном для водителя месте, закрепив его двумя самонарезающими винтами, вставьте выключатель в кронштейн и подключите противотуманный фонарь к выключателю.
Второй провод от выключателя (питание цепи задних противотуманных фонарей) присоедините к цепи питания задних габаритных огней.
