Снятие
Отсоедините провод "массы" от аккумулятора.
Отсоедините разъемы проводов от вентилятора радиатора и термовыключателя вентилятора на боковом бачке радиатора.
Если на правой стороне радиатора установлен масляный теплообменник, отделите его от радиатора и положите на двигатель, не отсоединяя от теплообменника шланги.
Отсоедините нижний шланг радиатора и слейте жидкость из системы охлаждения, как описано ранее. Отсоедините верхний шланг радиатора.

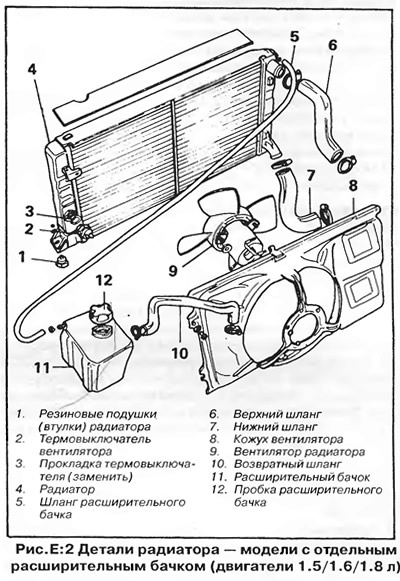

При наличии отдельного расширительного бачка отсоедините шланг расширительного бачка от радиатора (рис. Е:2).
Отверните гайки, крепящие нижнюю часть радиатора с каждой стороны к резиновым втулкам. Слегка приподнимите радиатор и сдвиньте в стороны зажимы, которыми верхняя часть радиатора прикреплена к панели передка кузова.
Снимите радиатор с автомобиля вместе с вентилятором и его кожухом.
При необходимости снимите с радиатора кожух и вентилятор.
Начиная с января 1981 года, радиаторы, имеющие длину сердцевины 430 мм и 525 мм, снизу крепятся направляющими штифтами и резиновыми подушками, а сверху — двумя кронштейнами, закрепленными винтами.
Установка радиатора
Устанавливайте радиатор в обратном порядке Обратите внимание на следующее:
- а) При замене радиатора перенесите на новый радиатор термовыключатель вентилятора, заменив его прокладку.
- б) Проверьте состояние резиновых подушек (втулок) нижнего крепления радиатора, при необходимости замените подушки.
- в) Проверьте состояние шлангов радиатора, при необходимости замените шланги. Кроме того, проверьте состояние хомутов.
- г) Заполните систему охлаждения, присоедините провода вентилятора и термовыключателя и "массу" к аккумулятору.
- д) Запустите двигатель и прогрейте его до рабочей температуры. Проверьте систему на наличие утечек.

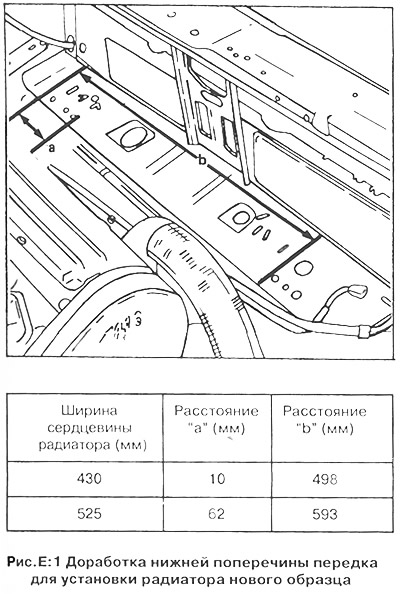

При установке радиатора нового образца на автомобиль раннего выпуска, необходимо доработать верхнюю и нижнюю поперечины передка (см. рис. Е:1). Отметьте на нижней поперечине расстояния "А" и "В" (в зависимости от длины радиатора — см. рис. Е:1) и просверлите два отверстия диаметром 11.5 мм ближе к задней кромке поперечины. Установите в поперечину вставки. Перенесите на новый радиатор терма-выключатель с новой прокладкой, кожух и вентилятор радиатора. Наденьте на направляющие штифты радиатора резиновые подушки и установите радиатор в отверстия нижнеи поперечины. Приложите по месту кронштейны верхнего крепления радиатора, просверлите в верхней поперечине передка два отверстия диаметром 6 5 мм и закрепите верхнюю часть радиатора болтами с гайками и пружинными шайбами.
