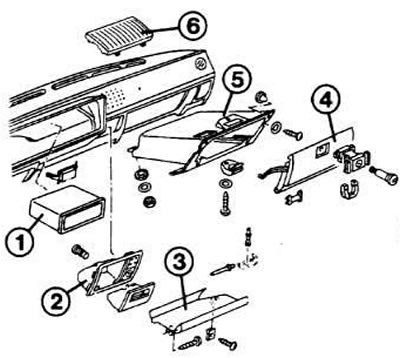

Снятие ящиков и крышек (выпуска до июля 1980 года)

В дальнейшем речь пойдет о деталях. находящихся под панелью приборов. Модель "Гольф", выпущенная до июля 1980 г., имеет устаревшую конструкцию панели приборов.

Модели "Гольф" выпуска после августа 1980 г. и "Джетта" имеют новые конструкции панели приборов.



Покрытие панели приборов снизу: вытянуть две фиксирующие кнопки.

Снять пластмассовый зажим со стопорного пальца возле стойки педали.

Вещевой ящик справа: вывинтить по одному винту (с крестообразным шлицем) ближе к середине машины и к отсеку двигателя.

Справа (по направлению движения) у фиксирующего зажима нажать на штифт снизу вверх: снять зажим.

Вытянуть ящик, при этом немного его повернуть набок, чтобы фиксирующий выступ ящика мог выйти из корпуса отопителя.

Снять вещевой ящик справа.

Внизу около вещевого ящика вывинтить 3 винта с крестообразными пазами.

Открыть крышку. Справа и слева отвинтить по одному винту, а также стопорный винт замыкающего упора.


Спереди, у вещевого ящика ближе к отсеку двигателя отсоединить контргайку: вытянуть вещевой ящик.

Средняя консоль: у края консоли, ближе к рычагу ручного тормоза вывинтить винт с крестообразным пазом.

В маленьком ящике для складирования вверху в консоли отвинтить два других винта.

Вывинтить кнопку переключающего рычага.

Осторожно вытянуть из консоли чехол переключающего рычага.

Среднюю консоль вытянуть по направлению вверх.
