- клемма 53 получает напряжение для первой скорости стеклоочистителя;
- клемма 53а подает ток для того, чтобы стеклоочистители достигли своих конечных положений (остановка);
- клемма 53b дает напряжение для того, чтобы щетки двигались на 2-и скорости;
- через клемму 53е двигатель очистителя притормаживается при обратном движении после выключения, чтобы очистители не выходили за пределы их конечных положений.
Если стеклоочистители при выключении не оказываются в конечных позициях, их двигатель через скользящий контакт получает напряжение от клеммы 53а до тех пор, пока стеклоочистители не окажутся в конечных положениях.
Указание. При включенном зажигании щетки стеклоочистителей не должны быть блокированы за пределами их конечных позиций (например, из-за снега или примерзания). Тогда клемма 53а непрерывно дает напряжение. Поскольку двигатель очистителей не может работать из-за блокированных щеток, он через определенное время перегорает, в таком случае надо приподнять щетки, чтобы они могли оказаться в нужных конечных положениях.
Снятие двигателя стеклоочистителя
Открыть капот двигателя.
Снять разъем двигателя стеклоочистителя.
С кривошипного рычага сдвинуть правую и левую приводные штанги.
Отвернуть 3 крепежных винта двигателя.
Снять двигатель стеклоочистителя.
Перед установкой нового двигателя подсоединить разъем и дать поработать двигателю несколько минут. При отключении он останавливается, а стеклоочистители оказываются в конечных положениях.
Кривошипный рычаг в моделях "Гольф" и "Джетта" так установить, как показано на рис. справа.
Шарниры при установке смазать смазкой MoS2.

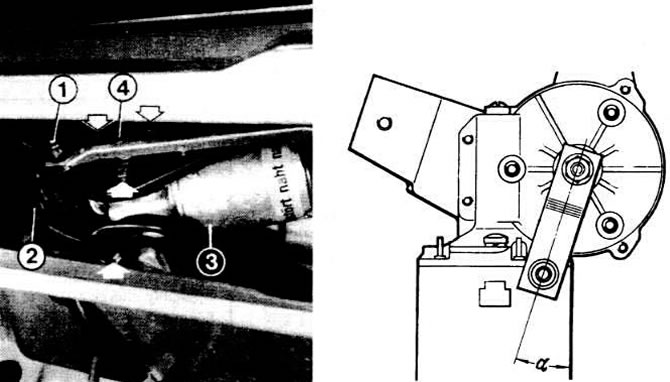

Слева: двигатель стеклоочистителя (3): 1 - кривошипный рычаг; 2 - резиновый чехол над многоконтактным разъемом; 4 - приводная ось двигателя стеклоочистителя. Стрелки указывают на винты, которые надо отвернуть при демонтаже.
Справа: так надо устанавливать кривошип, когда двигатель стеклоочистителя находится в остановленном положении. Угол α составляет 20°.
