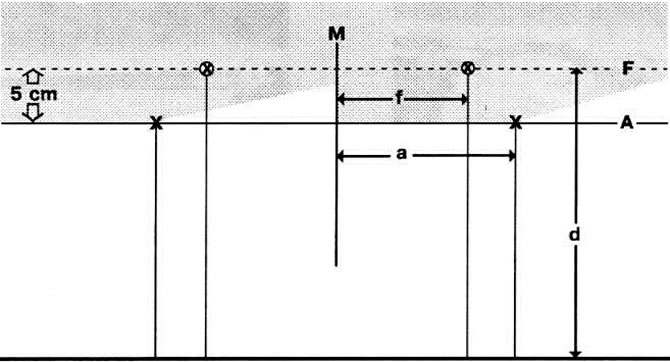

На рисунке видны размеры, необходимые для регулировки фар: d - высота, на которой находятся средние точки фар; F - установочная высота для дополнительной фары дальнего света; А - установочная высота для основной фары; М - середина машины; а - расстояние от фары до середины машины; f - расстояние от середины машины до дополнительной фары дальнего света.
Машину под прямым углом поставить на расстоянии 5 м от светлой стены. Новую фару установить на одной высоте с той фарой, которую не меняли. Правда, боковую корректировку таким образом сделать нельзя.
С помощью измерительного прибора осуществляется точная установка; на стене гаража надо нарисовать точки перелома (из этих точек лучи света поднимаются на 15 градусов вверх-вправо). Для этого "Фольксваген" остановить у ворот гаража. Позже можно при таком же положении машины проверить также боковое направление световых лучей.
Нарисовать на стене точные вспомогательные линии; стена должна иметь, как минимум 9 м плоской поверхности. Эти линии видны на рис. вверху. Потребуется еще некоторая подготовительная работа. Можно также в соответствующих местах на стене приклеить, например, креповую ленту (или тесьму) и рисовать затем.
Вспомогательные линии для установки фар
Остановить машину на расстоянии ровно 5 м от стены, причем лицевая сторона машины должна быть параллельна стене.
С обеих сторон измерить высоту, на которой находятся средние точки фар; отметить на стене (размер "d").
На расстоянии 50 мм от этой линии нарисовать линию "А" на стене. Это наклон луча ближнего света при удалении на 5 м.
Через заднее стекло на глаз определить середину машины; помощник точно в середине должен нарисовать на стене вертикальную линию "М".
Измерить расстояние от середины машины до средней точки фары ближнего света - размер "а"; слева и справа от линии "М" отложить размер "а" и нарисовать по крестику.
По этим крестикам следует юстировать точки перелома ближнего света.
Только для машины с дополнительными фарами дальнего света: точки на высоте "d" и на линии "F" соединяются вместе.
Если есть дополнительные фары дальнего света, то по размеру "f" между серединой автомобиля и средней точкой фары справа и слева от "М" на линии "F" нарисовать крестики.
По этим крестикам надо отрегулировать лучи фар дальнего света.
Размещение установочных винтов показано на иллюстрациях.

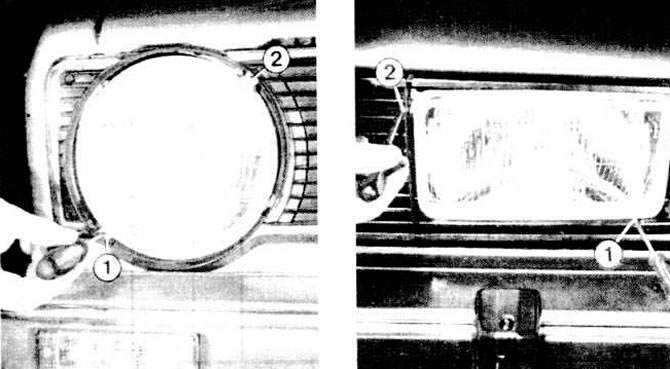

На иллюстрациях показаны установочные винты фар: слева - в модели "Гольф", справа - в модели "Джетта": 1 - установка по высоте; 2 - боковая установка.
