Проверка контактных щеток фирмы "Бош"
Отвернуть два крепежных болта у регулятора.
Снять регулятор.
Регулятор повернуть, чтобы угольные щетки не висели.
Замерить величину, на которую выступают угольные щетки из регулятора.
Если эта величина составляет только 5 мм, щетки надо менять.

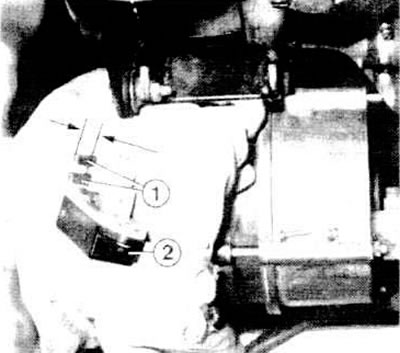

Для контроля длины контактных щеток (1) в генераторе "Бош" следует снять регулятор (2) напряжения. Он крепится с помощью двух винтов на задней стороне генератора. Минимальная длина контактных щеток должна составлять 5 мм (см. на стрелки).
Замена контактных щеток фирмы "Бош"
Угольные контактные щетки припаяны к держателю своими присоединительными проводами. Поэтому вам потребуется паяльник. Новые щетки до июля 1980 г. имеют длину 10 мм, а с августа 1980 г. 12 мм.
Распаять присоединительные провода, вынуть щетки.
Снять нажимные пружины со старых угольных щеток и установить их на новые.
Припаять провода.
Проверка контактных щеток фирмы "Моторолла"
Вывинтить оба крепежных винта регулятора па задней стороне генератора.
Вытянуть регулятор и расположенный позади его держатель угольных контактных щеток.
Измерить длину щеток.
Если остаточная длина составляет только 5 мм, значит щетки изношены.
Щетки не следует менять по отдельности, а только вместе с держателем.

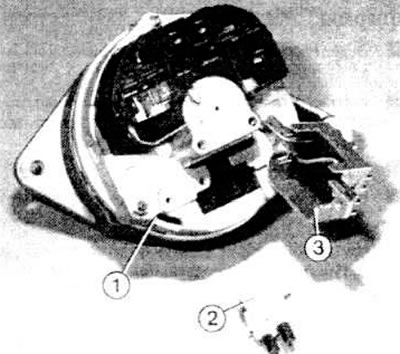

В генераторе (1) фирмы "Моторолла" для контроля контактных щеток надо снять держатель (2) щеток и регулятор (3), расположенный сверху
Замена контактных щеток фирмы "Моторолла"
Щетки фирмы "Моторолла" нельзя вынуть из держателя. Держатель должен быть заменен в комплекте с угольными щетками.
Отсоединить провода от держателя угольных контактных щеток. Разъем остается присоединенным к регулятору.
Снять со старого щеточного держателя разъем зеленого провода и вставить в новый держатель.
К контактной панели присоединительной пластины подключается разъем красного кабеля.
