Снять шкив зубчатого ремня распределительного вала.
Пронумеровать мелом крышки подшипников распределительного вала (для последующей сборки).
Снять крышки подшипников 1, 3 и 5.
Гайки крышек подшипников 2 и 1 отвинтить поочередно.
Вынуть распределительный вал.
Перед сборкой все рабочие поверхности смазать маслом.
Вставить распределительный вал так, чтобы кулачки цилиндра 1 были направлены вверх.
Сначала установить крышки подшипников 2 и 4.
Внимание: отверстие для смазки подшипника находится не в середине. Поэтому учитывайте монтажное расположение.
Гайки следует по очереди затянуть с моментом затяжки равным 20 Нм.
Далее следует устанавливать крышки подшипников 5, 1 и 3.
Крышку пятого подшипника посредством легких ударов молотком пригнать к лицевой стороне распределительного вала.
Установить тепловой зазор.

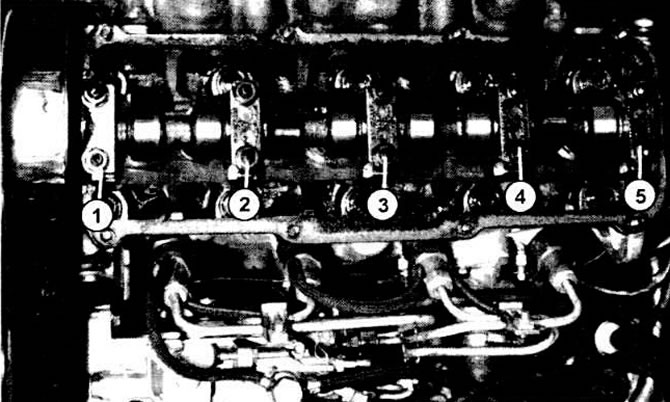

Для снятия распределительного вала сначала снимаются крышки подшипников 1, 3 и 5. Потом по очереди снимаются крышки 2 и 4.
