12 В/70/50 Вт — головная фара
12 В/21/5 Вт — передний сигнала поворота и передний стояночный фонарь
12 В/3 Вт — габаритный фонарь
12 В/21 Вт — задний сигнал поворота, стоп-сигнал
12 В/5 Вт — центральный стоп-сигнал, фонарь подсветки номера
12 В/10 Вт — хвостовой фонарь
Головные фары
- Поднимите капот и установите на опорную стоику.

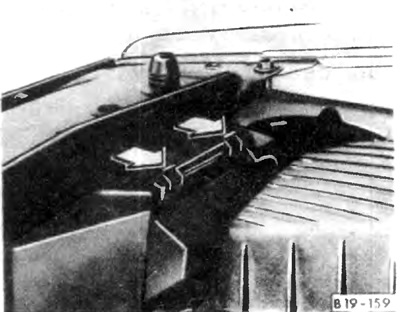

- При замене лампы в правой головной фаре, первым делом, снимите крышку. Для этого надавите на зажимы в направлении, указанном стрелками и снимите крышку.

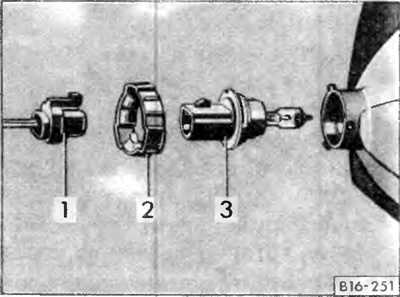

- Отсоедините соединительный зажим (1)
- Поверните стопорное кольцо (2) по часовой стрелке и извлеките лампу (3) из корпуса фары.
- Установите новую лампу таким образом, чтобы установочные выступы на корпусе фары вошли в зацепление с выемками на патроне лампы.
- Осуществите обратную установку стопорного кольца таким образом, чтобы его выемки вошли в зацепление с установочными выступами на корпусе фары.
- Поворачивайте стопорное кольцо по часовой стрелке до достижения им плотной посадки.
- Осуществите обратное подсоединение соединительного зажима.
- Установите крышку.
- Проверьте регулировку фары.

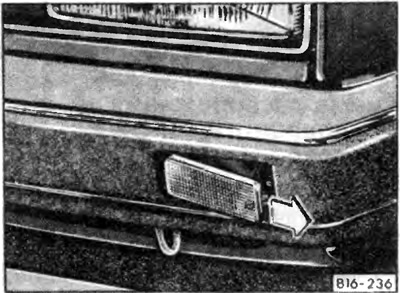

Лампа переднего сигнала поворота/передний стояночный фонарь
- Удалите винт Philips и вытяните фару.
- Затем переместите фару в направлении, указанном стрелкой. Поверните патрон лампы против часовой стрелки и извлеките его.
- Аккуратно вдавите лампу в патрон, поверните и удалите ее. Вставьте новую лампу. Втолкните патрон в корпус фары и поворачивайте его по часовой стрелке до достижения плотной посадки.
- При обратной установке корпуса фары, первым делом, введите язычок в щель в бампере, а затем закрепите винт.

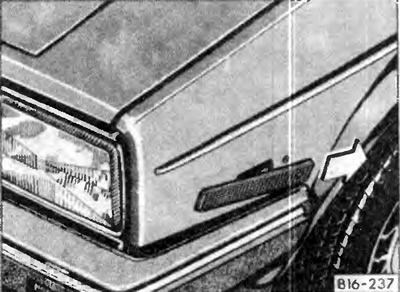

Лампы габаритных фонарей
- Удалите винт Philips.
- Вытяните корпус фары из крыла, перемещая его в заднем направлении (показано стрелкой) до тех пор, пока язычок на корпусе не выйдет из щели крыла.
- Поверните розетку против часовой стрелки и извлеките из корпуса.
- Удалите дефектную лампу и установите новую. Поворачивайте розетку по часовой стрелке до достижения плотной посадки.
- При обратной установке корпуса фары, первым делом, введите язычок в щель в крыле, а затем закрепите винт.

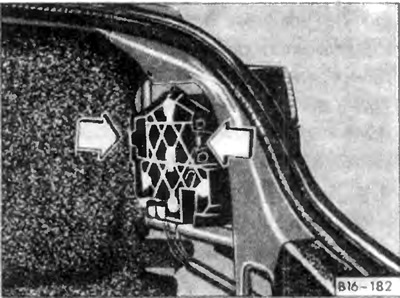

Задний сигнал поворота, стоп-сигнал /хвостовая фара или фара заднего хода
Доступ к лампам осуществляется через багажное отделение.
- Сожмите оба фиксатора (указаны стрелками) патрона лампы и откроите проводниковый зажим. Достаньте патрон.
- Осторожно надавите на лампу, поверните и извлеките ее из патрона.
- При установке патрона лампы убедитесь в том, что оба фиксатора вошли в зацепление должным образом. Не пережимайте провода.

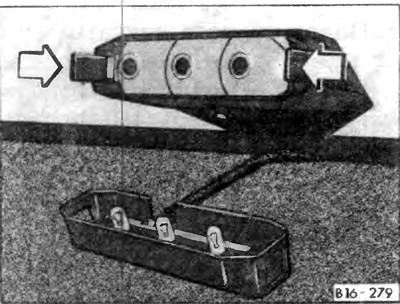

Лампа стоп-сигнала, установленная в заднем окне
- Сожмите фиксаторы (указаны стрелками) по обеим сторонам корпуса лампы стоп-сигнала во внутреннем направлении и извлеките корпус.
- Достаньте дефектную лампу и установите новую.
- Осуществите обратную установку корпуса.
Противотуманные фары
Замену лампы необходимо осуществлять с задней стороны фары при приподнятом автомобиле. Лучше, чтобы данного рода работу осуществлял дилер фирмы Volkswagen.

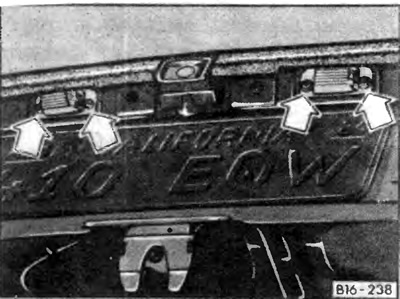

Лампы/фонари подсветки номера
- Отверните два винта Philips и снимите крышку.
- Осторожно вдавите лампу в патрон, поверните и удалите.
- Установите новую лампу.
Не перетягивайте винты во избежание образования трещин в стеклянной крышке.
Освещение номера автомобиля удовлетворительное, только если горят обе лампы.

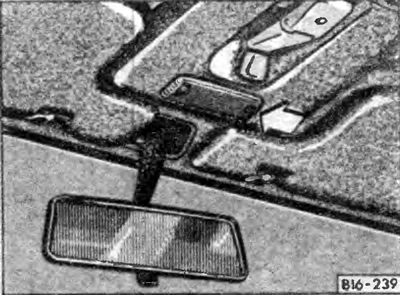

Потолочный плафон освещения салона
- Для демонтажа лампы надавите на корпус, сжимая пружинный фиксатор в направлении, указанном стрелкой, и вытащите корпус.
- Извлеките лампу
- Установите новую лампу.
- Установку корпуса осуществляйте в обратной последовательности.

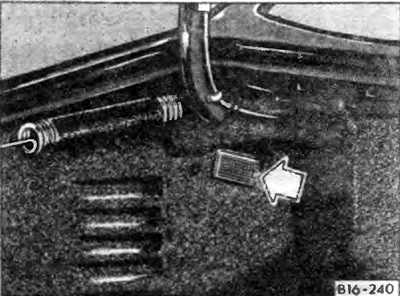

Лампа освещения багажного отделения
- Осторожно «извлеките корпус, используя в качестве рычага отвертку с плоским лезвием, вставленную в углубление.
- Удалите лампу.
- Вставьте новую лампу.
- Установите корпус вначале той стороной, где проходит проводник, а затем надавите на его вторую сторону.
