Распределительный вал

Разборка

Для извлечения распределительного вала, когда двигатель в автомобиле, необходимо сначала выполнить следующие действия:

1. Снять верхнюю крышку распределения и крышку клапанов.

2. Затем снять ремень распределения с зубчатой шестерни распределительного вала.

Внимание: Необходимо помнить, что перед снятием ремня распределения нужно установить знаки распределения. Это значительно облегчит монтаж. Так как во время вынимания и установки распределительного вала не обязательно проворачивать коленвал или промежуточный вал, достаточно позже установить в правильном положении только знак на шестерне распределительного вала и надеть ремень.

3. Снять зубчатую шестерню распределительного вала.

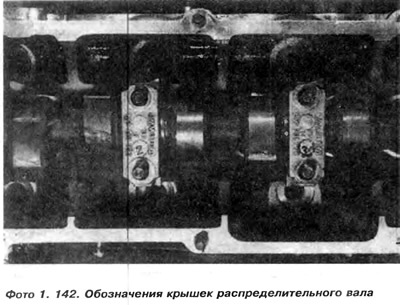

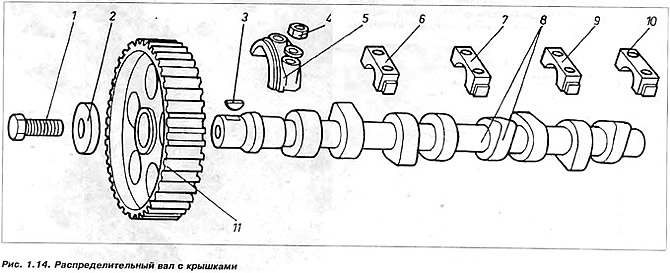

4. Снять крышки вкладышей распределительного вала. Они должны быть поставлены назад таким же способом и в той же последовательности Они пронумерованы (фото 1.142), но можно самим сделать обозначения, набивая точки на крышках. Первая крышка находится ближе всех к распределительной шестерне.

Внимание: Крышки вкладышей необходимо постепенно отворачивать крест-накрест в следующей последовательности: 5-1, 3. Затем крышки 2 и 4, пока распределительный вал не поднимается вверх под влиянием нажима клапанных пружин.

Когда крышки будут отвернуты, необходимо их снять и тогда можно вынуть распределительный вал. Передний уплотнитель будет вынут вместе с валом.

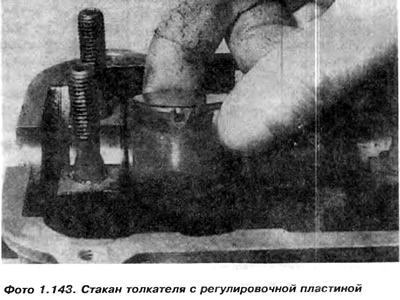

5. Стаканы толкателей клапанов сейчас открыты и их можно извлечь, если необходимо, например, во время разборки головки (фото 1.143). Поочередно вынуть каждый стакан толкателя, затем приподнять регулировочную пластину, используя малую отвертку, и вынуть ее из стакана. На обратной стороне пластины написана ее толщина (например, 3,75). После записи толщины пластины, номера цилиндра и клапана, откуда ее взяли, необходимо вставить ее в тот же стакан надписью вниз. Во время монтажа стаканы должны вернуться в свои отверстия. Поэтому необходима емкость для каждого узла клапана и стакана толкателя с регулировочной пластиной. Емкости можно обозначить от 1 до 8.



6. Выполнить проверку распределительного вала.

Монтаж

7. Монтаж производится в последовательности, обратной демонтажу.
