Распределитель топлива

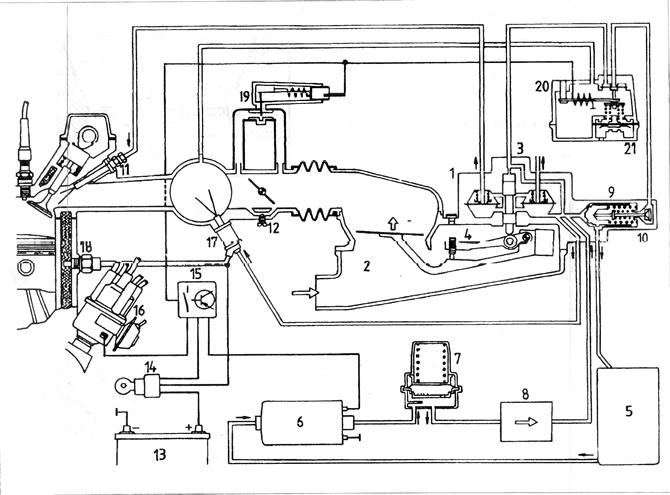

Распределитель топлива 3 установлен на расходомере воздуха 2 и управляется вертикальным перемещением пластинки расходомера 2. Включается катушечный клапан, который перемещается вертикально во втулке, имеющей вертикальные разрезы по периметру, соответствующему количеству цилиндров двигателя. Катушечный клапан отрегулирован на давление, действующее на его верхнем конце, эквивалентное давление расходомера воздуха, которое прикладывается посредством поршенька к нижнему концу клапана. Когда катушечный клапан поднимается или опускается, он открывает большую или меньшую длину измерительного разреза, управляя таким образом объемом топлива, подаваемого к каждой форсунке.

Каждый измерительный разрез имеет дифференциальный клапан давления, который обеспечивает одинаковое давление с двух сторон разреза Так как открытая длина разреза не влияет на величину падения давления на разрезе, количество протекающего топлива зависит только от открытой поверхности разрезов.
