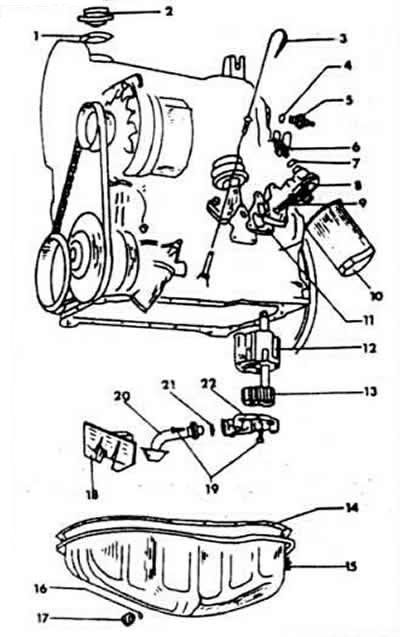

1 - уплотнительное кольцо
2 - заправочное резьбовое соединение
3 - маслоизмерительная рейка
4 - уплотнительное кольцо
5 - переключатель давления масла (0,3 бар)
6 - переключатель давления масла (1,8 бар)
7 - уплотнительное кольцо
8 - цоколь фильтра
9 - винт, 25 Нм
10 - масляный фильтр
11 - уплотнение
12 - корпус масляного фильтра
13 - шестерни насоса
14 - уплотнение масляной ванны
15 - винт, 20 Нм
16 - уплотнительное кольцо
17 - пробка слива масла
18 - маслонаправляющая пластина
19 - винты, 10 Нм
20 - масловсасывающая труба
21 - уплотнительно кольцо
22 - крышка насоса с предохранительным клапаном
Двигатель смазывается маслом путем принудительной циркуляционной смазки, шестеренчатый насос, приводимый в действие промежуточным валом, находится в нижней части картера. Масляный радиатор смонтирован под фильтром
