Снятие и установка переднего бампера

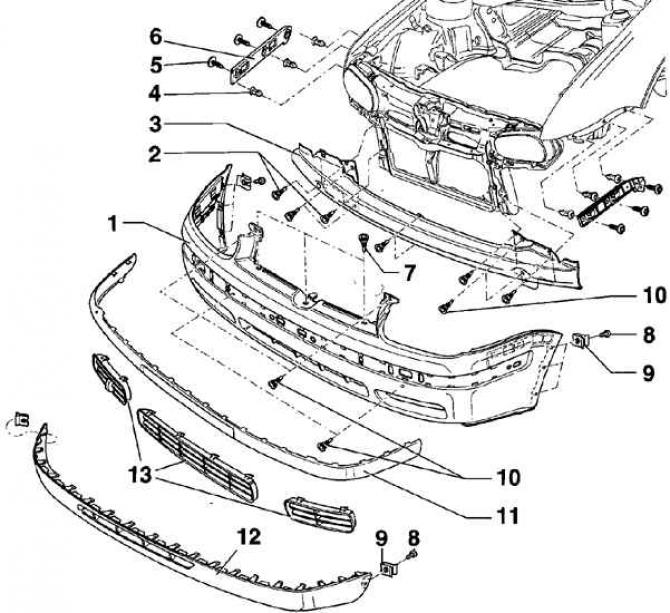

Передний бампер

• 1 - передний бампер;
• 2 - болт 4 шт., 20 Нм;
• 3 - балка бампера;
• 4 - гайки 6 шт.;
• 5 - болт 6 шт., 2 Нм;
• 6 - направляющая;
• 7 - болт 6 шт.;
• 8 - болт 8 шт.;
• 9 - скоба с гайкой 8 шт.;
• 10 - болт 7 шт.;
• 11 - амортизационная накладка;
• 12 - спойлер;
• 13 - решетки вентиляции

Снятие

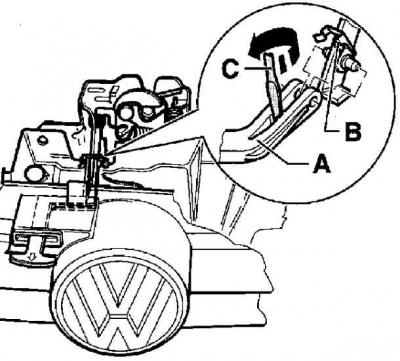

1. Отклоните предохранительные скобы (В) вверх. Используя лезвие отвертки (С), разожмите рычаг разблокировки (А) и снимите его с замка капота.

2. Снимите рычаг разблокировки (А) с передней поперечины.

3. Снимите решетку радиатора.

4. Снимите решетку радиатора.

5. Вывинтите болты крепления бампера (8 и 10, см. рис. Передний бампер).

6. Потянув вперед, снимите передний бампер с боковых направляющих кронштейнов.

Установка

Установка производится в последовательности, обратной снятию.
