Снятие, установка и регулировка выключателя стоп-сигнала

Выключатель стоп-сигнала закреплен в кронштейне педали тормоза. При нажатии педали тормоза выключатель включает сигнал торможения в задних фонарях автомобиля. Кроме того, выключатель стоп-сигнала передает сигнал о начале торможения блоку управления ABS/ EDS.

Снятие

1. Снимите покрытие в углублении для ног водителя.

2. Отсоедините электрический разъем от выключателя стоп-сигнала.

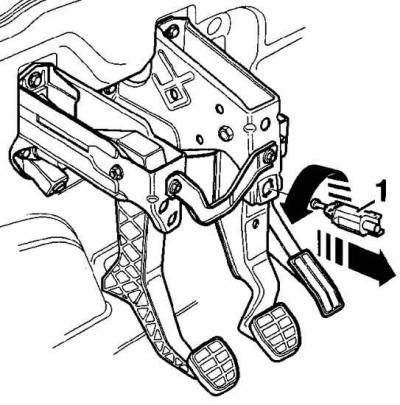

3. Поверните выключатель стоп-сигнала (1) на 90° против часовой стрелки и извлеките его из кронштейна.

Установка и регулировка

1. Проверьте работоспособность выключателя стоп-сигнала.

2. Полностью вытяните управляющий плунжер из корпуса выключателя стоп-сигналов.

3. Нажмите педаль тормоза и в этом положении педали вставьте выключатель стоп-сигнала в кронштейн и поверните его на 90° по часовой стрелке.

4. Отпустите педаль тормоза, при этом произойдет автоматическая регулировка выключателя стоп-сигналов.

5. Подсоедините электрический разъем к выключателю стоп-сигналов.

6. Проверьте работу выключателя стоп-сигналов. Даже при незначительном нажатии на педаль тормоза стоп-сигналы должны загораться.

7. Установите покрытие в углублении для ног водителя.
