Снятие и установка
1. Установите рычаг управления коробкой передач в положение «N».
2. Выключите зажигание.

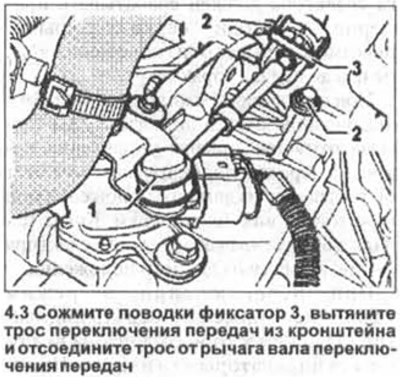

3. Сожмите поводки фиксатора 3 (см. иллюстрацию), вытяните трос переключения передач из кронштейна и отсоедините трос от рычага вала переключения передач.
Внимание! Не перегибайте трос.
4. Отсоедините штекер многофункционального переключателя.

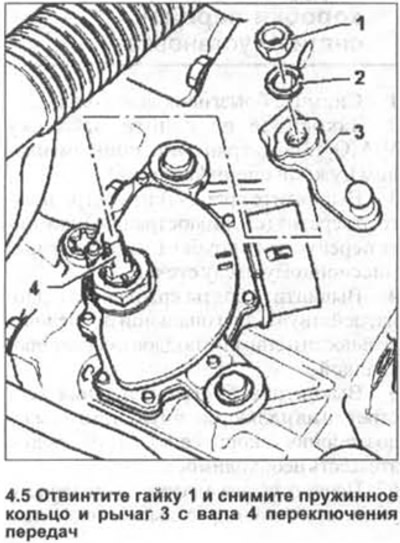

5. Отвинтите гайку 1 и снимите пружинное кольцо и рычаг 3 с вала 4 переключения передач (см. иллюстрацию).

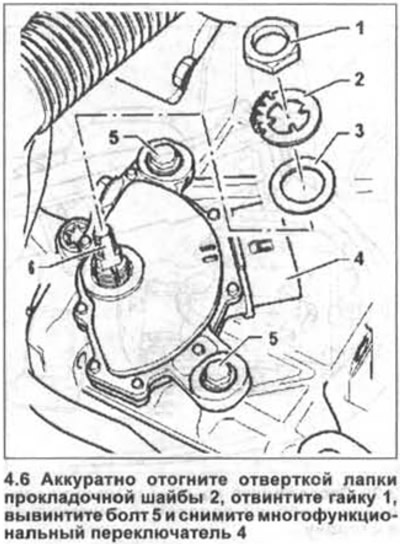

6. Аккуратно отогните отверткой лапки прокладочной шайбы 2, отвинтите гайку 1, вывинтите болт 5 и снимите многофункциональный переключатель 4 (см. иллюстрацию).
Установка переключателя выполняется в последовательности, обратной снятию. Перед затягиванием гайки рычага вала переключения передач отведите его сначала до упора назад в положение «Р», а затем через два фиксированных положения в положение «N».
Регулировка
Регулировка выключателя производится при отсоединенном тросе переключения передач.
Вал переключения передач должен находиться в положении «N», болты крепления многофункционального переключателя ослаблены, а рычаг управления коробкой передач снят с вала.

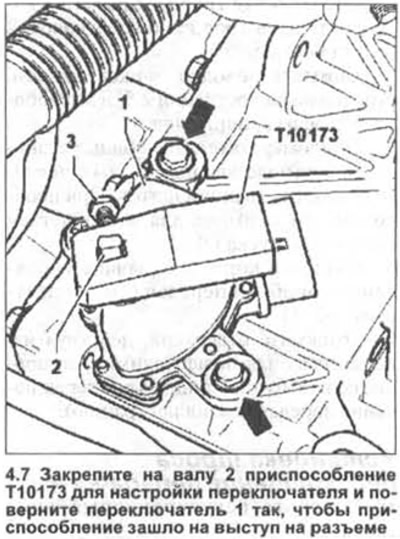

7. Закрепите на валу 2 приспособление T10173 для настройки переключателя и поверните переключатель 1 так, чтобы приспособление зашло на выступ на разъеме (см. иллюстрацию).
8. Закрепите приспособление в этом положении болтом 3 и затяните болты (стрелки на иллюстрации 4.7) с усилием 6 Нм.
9. Снимите приспособление и установите снимавшиеся компоненты.
