Elektromos áramkör felépítése

Fogyasztói áramkör kapcsolással

Minden kapcsoló és érintkező feszültségmentes állapotban látható.

«Súly» autó

A körökben lévő számok azt jelzik, hogy az áramkörök hol csatlakoznak a karosszériához.

Az elektromos áramkör száma

A kapcsolatok könnyebb megtalálására szolgál.

Egyezmények

Minden sémában minden elemhez ugyanaz a megnevezés.

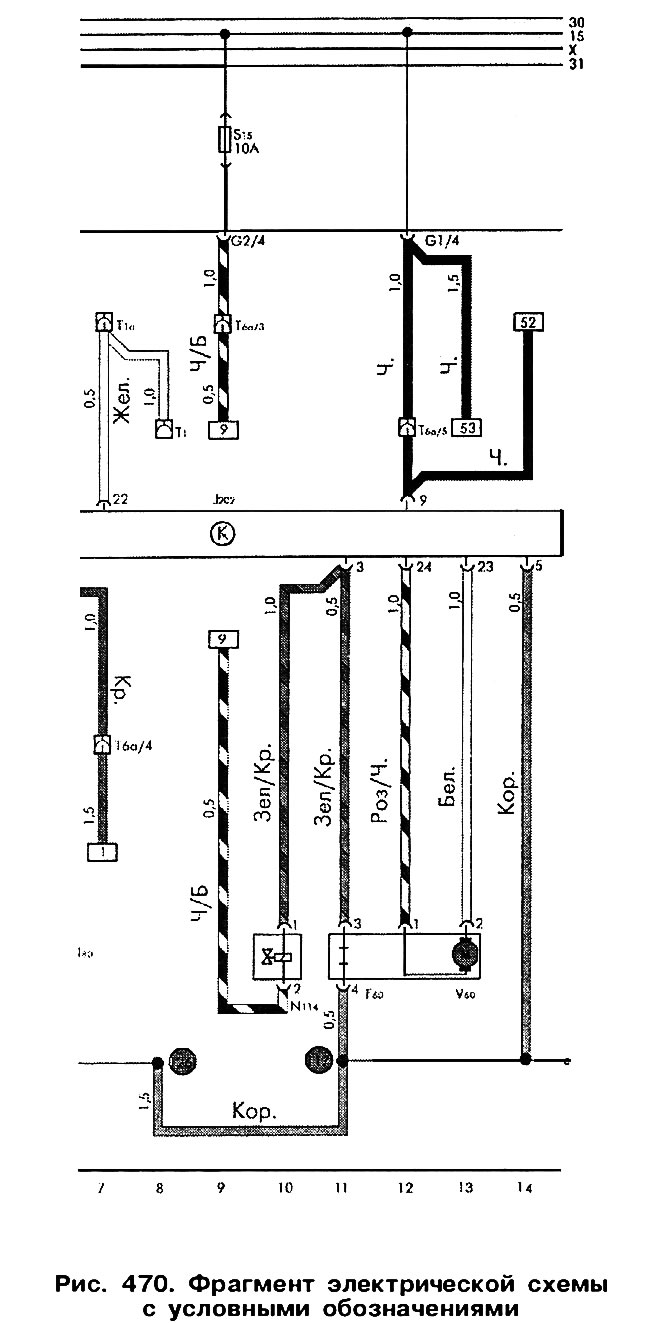

Példaként adjuk meg az egyik elektromos áramkör töredékét (rizs. 470), Ahol:

• F60 - alapjárati kapcsoló
• N114 - gyújtáskésleltetés szabályozó szelep
• T6a - hat érintkezős csatlakozó
• U60 - alapjárati fordulatszám-szabályozó motor
• 117, 126 - csatlakozási pontok «tömegek» az alapjárati kapcsolónál

táblázatban. 27 tájékoztatást ad arról, hogy bizonyos autómodelleken mely elektromos áramkörök használatosak, a motorok teljesítményétől függően.

27. táblázat Az elektromos áramkörök elhelyezkedése az autó motorjának típusától függően

Motor, teljesítmény	Kijelölés	Email rendszer
1,6/53,55 kW	EZ, RF 8,89-től	1-17
1,8/66 kW	GU 8.89 óta	1-17
1,6/51 kW	PN 8,89-től	1-2, 5-17
1,8/66 kW	RP 8.89 óta	18-20
1,8/82 kW	Lakóautó 8.90-től	21-23

A diagram tetején lévő mező lehet «elárasztott» szürkén a szerelőblokk belső elrendezését jeleníti meg. Vonalak szimbólumokkal «30», «15», «x», «31» stb. megfelelnek a gyújtás- vagy műszerkapcsoló és az önindító kivezetéseinek. A fekete alapon négyzet alakú keretben elhelyezett és a vezérlő- és reléegységek mellett elhelyezett számok megfelelnek a rögzítőblokkban lévő eszközmező számnak. A vezetékszakadások a vezeték keresztmetszetét jelzik mm-ben²; a vezeték végén négyzet alakú keretben lévő számok megfelelnek annak az útvonalnak, amelyen a vezetéket lefektetik.


Csatlakozási pontok -val «súly» körökben lévő számok jelzik: (30), (119).

1. Generátor, akkumulátor, önindító

• A - akkumulátor
• B - indító
• C - generátor
• C1 - feszültségszabályozó
• D - gyújtáskapcsoló
• J59 - tehermentesítő relé
• E1a - 1 tűs akkumulátor csatlakozó
• 1 - akkumulátor jumper - test
• 2 - sebességváltó jumper - test
• 119 - kapcsolat vele «súly» -1- a fényszóró kábelkötegében

2. Radiátor- és fűtőventilátorok

• E9 - fűtőventilátor kapcsoló
• F18 - hűtőventilátor hőkapcsoló
• F87 - hőkapcsoló a szervorendszerhez a hűtőventilátor kikapcsolásához
• J138 Hűtőventilátor szervo vezérlőegység
• L16 - légáramlás-szabályozó világító lámpa
• 23. sz. - fűtőventilátor ellenállás S24 - túlmelegedés biztosíték
• U2 - fűtőventilátor
• U7 - hűtőventilátor
• 80 - csatlakozási pont «tömegek» -1- a műszerfal kábelkötegében
• 119 - csatlakozási pont «tömegek» -1- a fényszóró kábelkötegében

3. Előfűtő rendszer, üzemanyag elzáró szelep

• F26 - hőkapcsoló
• F35 - előmelegítő hőkapcsoló
• J81 - előmelegítő relé

4. Gyújtórendszer

• G40 - Hall-érzékelő
• N - gyújtótekercs
• N41 - TSZ-H vezérlőegység
• O - gyújtáselosztó
• P - gyújtógyertya csatlakozó
• Q - gyújtógyertyák

5. Energiaellátó rendszer, műszerfal

• F1 - olajnyomás-érzékelő (1,8 kg/cm²)
• F22 - olajnyomás-érzékelő (0,3 kgf/cm²)
• G - üzemanyagszint-mérő érzékelő
• G2 - hűtőfolyadék hőmérséklet-érzékelő
• K1 - távolsági fényre figyelmeztető lámpa
• K2 - generátor ellenőrző lámpa
• K5 - vészvillogó jelzőlámpa
• T28 - 28 tűs csatlakozó a műszerfalon

6. Irányítópult

• G1 - üzemanyagszint-jelző
• G3 - hűtőfolyadék hőmérséklet mérő
• G5 - fordulatszámmérő
• J6 - feszültségszabályozó
• J243 - olajnyomás-érzékelő
• K3 - olajnyomás figyelmeztető lámpa
• L8 - óra világító lámpa
• L10 - műszerfali megvilágító lámpa
• U2 - digitális óra

7. A fékrendszer vezérlőberendezései

• F9 - rögzítőfék visszajelző kapcsoló
• F34 - fékfolyadék szintjelző kapcsoló
• K7 - a kétkörös fékrendszer és a rögzítőfék ellenőrző lámpája
• 119 - kapcsolat vele «súly» -1- a fényszóró kábelkötegében

8. Irányítópult

• L28 - szivargyújtó háttérvilágítás
• R - csatlakozók a rádióvevőhöz
• T1v - 1-pólusú dugaszoló csatlakozás szerelőblokkokkal
• T1c - 1-pólusú dugaszolócsatlakozás szerelőblokkkal
• T2c - 2 tűs csatlakozó a motortérben a bal első oldalon
• T2i - 2 tűs csatlakozó a konzol mögött
• T3a - 3 tűs csatlakozó a konzol mögött
• T8 - 8 tűs csatlakozó a rádió közelében
• U1 - szivargyújtó
• W6 - kesztyűtartó világító lámpa
• 80 - csatlakozási pont «tömegek» -1- a műszerfal kábelkötegében

9. Belső világítás

• F2 - bal első ajtó végálláskapcsoló
• F3 - jobb első ajtó érintkező
• F10 - bal hátsó ajtó érintkező
• F11 - jobb hátsó ajtó érintkező
• T1e - 1-pólusú dugós csatlakozó a csomagtérben bal oldalon
• T1q - 1-pólusú dugós csatlakozó a csomagtérben, bal
• T1f - 1-pólusú dugós csatlakozó a csomagtérben, bal
• T2e - 1-pólusú dugós csatlakozó a csomagtérben a bal oldalon
• W3 - csomagtérvilágítás lámpa
• W15 - belső világítás lámpa
• X - rendszámtábla lámpa
• 30 - csatlakozási pont «tömegek» a szerelőblokk közelében
• 50 - csatlakozási pont «tömegek» a bal oldali csomagtérben

10. Fényszórók, parkolólámpák

• F4 - tompított fényszóró kapcsoló
• L1 - a bal oldali fényszóró kétszálas lámpája
• L2 - a jobb oldali fényszóró kétszálas lámpája
• L13 - távolsági fényszóró izzója
• L14 - lámpa távolsági fényszóró jobb
• M1 - parkolólámpa lámpa, bal
• M3 - parkolólámpa lámpa, jobb
• T56 - 5 tűs csatlakozó a burkolat mögött a kormányoszlopon
• 119 - csatlakozási pont «tömegek» -1- a fényszóró kábelkötegében
• 120 - csatlakozási pont «tömegek» -2- a fényszóró kábelkötegében

11. Irányjelzők, vészjelző lámpa

• E2 - irányjelző kapcsoló
• E3 - fényjelző kapcsoló
• E19 - parkolólámpa kapcsoló
• J2 - riasztó relé
• K6 - riasztó ellenőrző lámpa
• T4c - 4 tűs dugós csatlakozó a kormányoszlop burkolata mögött
• T5c - 5 tűs csatlakozó a burkolat mögött a kormányoszlopon
• T7a - 7 tűs csatlakozó a burkolat mögött a kormányoszlopon

12. Irányjelző, féklámpák

• М2 - fénykapcsoló lámpa, jobb
• M4 - lámpa kapcsoló lámpa balra
• M5 - bal első irányjelző lámpa
• M6 - bal hátsó irányjelző lámpa
• M7 - első jobb oldali irányjelző lámpa
• M8 - jobb hátsó irányjelző lámpa
• M18 - lámpa oldali bal irányjelző
• M19 - lámpa oldali jobb irányjelző
• T1i - 1 tűs dugaszoló csatlakozás
• T2d - 2 tűs csatlakozó
• T6o - 6 tűs csatlakozó a bal hátsó lámpánál
• T6b - 6 tűs csatlakozó a jobb hátsó lámpánál
• 54 - csatlakozási pont «tömegek» az irányjelző kábelkötegben
• 119 - csatlakozási pont «tömegek» a fényszóró kábelkötegében
• 120 - csatlakozási pont «tömegek» -2- az irányjelző kábelkötegben

13. Világításkapcsoló

• F1 - fénykapcsoló
• F20 - műszer háttérvilágítás vezérlés
• F - féklámpa kapcsoló
• L9 - fénykapcsoló megvilágító lámpa
• M9 - féklámpa balra
• М10 - féklámpa, jobb
• T1m - 1-pólusú dugós csatlakozás

14. Fűthető hátsó ablak, kürt

• C13 - póluscsatlakozás, a kéttónusú kürt kábelkötegben
• E15 - hátsó ablak fűtés kapcsoló
• F4 - tolatólámpa kapcsoló
• H1 - kéthangú hangjelzés
• J4 - kürt engedélyező relé
• K10 - ellenőrző lámpa a hátsó ablakfűtés bekapcsolásához
• L39 - hátsó ablakfűtés kapcsoló világító lámpa
• M16 - a bal oldali tolatólámpa lámpája
• M17 - a jobb oldali tolatólámpa lámpája
• Z1 - hátsó ablak fűtés
• 51 - csatlakozási pont «tömegek» a hátsó ablak jégtelenítő kábelkötegében
• 63, 64 - csatlakozási pontok «tömegek» a tolatólámpa hevederben
• 129 - csatlakozási pont «tömegek» a kéttónusú kürthevederben

15. Ködlámpák

• E23 - ködlámpák és hátsó ködlámpák kapcsolója
• K13 - ellenőrző lámpa a hátsó ködlámpák bekapcsolásához
• L20 - hátsó ködlámpa
• L40 - Világító lámpa a ködlámpa kapcsolójához és a hátsó ködlámpákhoz
• Z20 - a bal oldali fúvóka fűtési ellenállása
• Z21 - a jobb oldali fúvóka fűtési ellenállása
• 30 - csatlakozási pont «tömegek» gerendafűtő befecskendezők

16. Ablaktörlő és -mosó

• F22 - kapcsoló az ablaktörlő intervallumok időreléjéhez
• H - hangjelzés
• J31 - Mosó időrelé
• T4c - 4 tűs dugós csatlakozó a burkolat mögött a kormányoszlopon
• T5c - 5 tűs csatlakozó a burkolat mögött a kormányoszlopon
• T7a - 7 tűs csatlakozó a burkolat mögött a kormányoszlopon
• V - ablaktörlő motor

11. Ablakmosó és hátsó ablaktörlő (Csak Vw Golf 2-höz)

• J30 - hátsó ablaktörlő intervallum időkapcsoló
• V12 - hátsó ablaktörlő motor
• V59 - első és hátsó mosószivattyú
• 53 - csatlakozási pont «tömegek» hátsó ablaktörlő motor

18. Mono-Jetronic befecskendező rendszer vezérlőegység oxigénérzékelővel

• F60 - alapjárati kapcsoló
• G39 - oxigénérzékelő
• J202 - Mono-Jetronic vezérlőegység, a radiátor tartály mögött, a bal oldalon
• N80 - tartály öblítő mágnesszelep
• N114 - gyújtáskésleltetés szabályozó szelep
• V60 - alapjárati fordulatszám-szabályozó motor
• 18 - csatlakozási pont «tömegek» az oxigénérzékelőnél
• 117, 126 - csatlakozási pont «tömegek» az alapjárati kapcsolónál

19. Mono-Jetronic befecskendező rendszer, szívócső fűtés

• F35 - szívócsatorna előmelegítő kapcsoló
• G42 - beszívott levegő hőmérséklet érzékelő
• G62 - hűtőfolyadék hőmérséklet-érzékelő
• G69 - fojtószelep-potenciométer
• J81 - Relé a szívócső fűtésének bekapcsolásához
• J202 - Mono-Jetronic vezérlőegység a radiátor tartály mögött, a bal oldalon
• N30 - mágnesszelep üzemanyag-befecskendező
• N51 - szívócsatorna fűtőelem

20. Generátor, akkumulátor, önindító

• A - akkumulátor
• B - indító
• C - generátor
• C1 - feszültségszabályozó
• D - gyújtáskapcsoló
• J59 - X érintkezős tehermentesítő relé
• 1 - csatlakozási pont «tömegek» akkumulátor
• 2 - csatlakozási pont «tömegek» sebességváltók
• 119 - csatlakozási pont «tömegek» a fényszóró kábelkötegében

21. Hűtőventilátor

• F18 - hűtőfolyadék ventilátor hőkapcsoló
• G - üzemanyagszint-mérő jeladó G6 - elektromos üzemanyag-szivattyú G23 - üzemanyag-szivattyú
• V7 - motor hűtőventilátor
• 119 - csatlakozási pont «tömegek» a motor hűtőventilátoránál

22. Befecskendező rendszer «Digifant», gyújtás és energia alrendszerek

• F60 - alapjárati kapcsoló
• F81 - teljes terhelés kapcsoló
• G 19 - levegőkeverék-mérő potenciométer
• G40 - Hall-érzékelő
• G42 - beszívott levegő hőmérséklet érzékelő
• G61 - kopogásérzékelő
• G62 - hűtőfolyadék hőmérséklet-érzékelő
• J17 - üzemanyag-szivattyú engedélyező relé
• J169 - vezérlő a Digifant számára a radiátortartály mögött, a bal oldalon
• N - gyújtótekercs
• N41 - gyújtáskapcsoló TSZ-H
• Körülbelül - a gyújtásmérő elosztó
• P - gyújtógyertya csatlakozó
• Q - gyújtógyertyák

23. Üzemanyag-befecskendező rendszer «Digifant», a villamosenergia-alrendszer elemei

• J169 - vezérlő
• J176 - vezérlő teljesítmény relé
• G39 - oxigénérzékelő
• N30-N33 - mágnesszelep üzemanyag-befecskendezők
• N71 - alapjárati fordulatszám szabályozó
