A kimenő tengely behelyezése után ellenőrizze, hogy a szár és a hátrameneti fokozat könnyen mozog-e. A tengely végére szereljen fel egy kis alátétet és egy rögzítőgyűrűt.

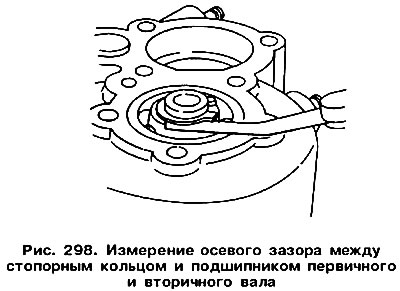

Ha a kicserélt alkatrészek a sebességváltó beállítását igénylik (lásd az alábbi táblázatot), a tartógyűrű és a csapágy közé hézagmérőt kell behelyezni a kis alátét olyan vastagságának kiválasztásához, hogy 0-0,5 mm-es rés maradjon, 0,05 mm különbség ezekben a hézagokban az elsődleges és a szekunder oldalon. tengelyek. A mérés a ábrán látható. 298.

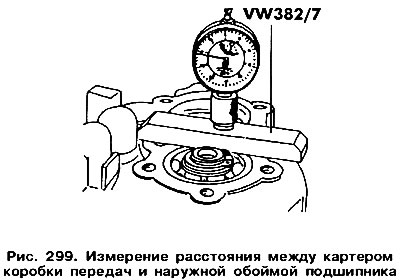

A nagy alátét vastagságának meghatározásához helyezze be teljesen a csapágyat, és mérje meg a távolságot a dobozház és a csapágy külső gyűrűje között. A méréshez az indikátort kell használni, mivel a távolság rendkívül kicsi (rizs. 299). Az alátétek vastagságát a kapott eredménytől függően a táblázat tartalmazza. 18.
Figyelem! Ha a másodlagos tengelyt kicserélik, akkor az első sebességfokozat felszerelése előtt újra kell számolni a végső hajtómű fogainak számát, mivel ez a motor különböző módosításainál eltérő. A tengely megkülönböztetéséhez a hossz közepén bizonyos számú horony van (vagy nincsenek meg). A hajtott fogaskerék megnevezése itt adott.
18. táblázat: Nagy alátétlemez vastagságának meghatározása
| mért távolság, | alátét vastagsága, | katanóriumi cikkszám |
| 0,14-0,18 | 0,45 | 084301493 J |
| 0,19-0,23 | 0,50 | 084301493 K |
| 0,24-0,28 | 0,55 | 084301493 L |
| 0,29-0,33 | 0,60 | 084301493 |
| 0,34-0,38 | 0,65 | 084301493 A |
| 0,39-0,43 | 0,70 | 084301493 B |
| 0,44-0,48 | 0,75 | 084301493 C |
| 0,49-0,53 | 0,80 | 084301493 D |
| 0,54-0,58 | 0,85 | 084301493 E |
| 0,59-0,63 | 0,90 | 084301493 F |
| 0,64-0,68 | 0,95 | 084301493 G |
| 0,69-0,73 | 1,00 | 084301493 N |
| 0,75-0,79 | 1,05 | 084301493 M |
| 0,80-0,84 | 1,10 | 084301493 N |
| 0,85-0,89 | 1,15 | 084301493 Р |
| 0,90-0,94 | 1,20 | 084301493 Q |
| 0,95-0,99 | 1,25 | 084301493 R |
| 1,00-1,04 | 1,30 | 084301493 S |
