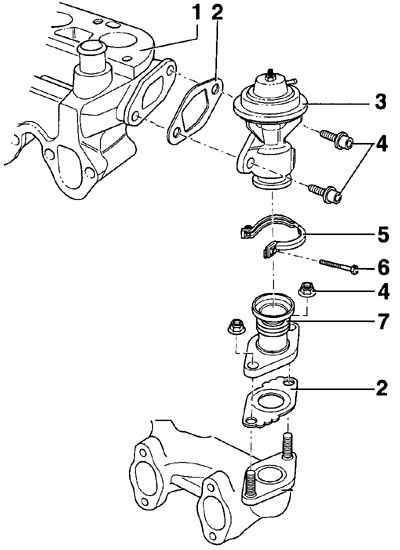

Kipufogógáz-visszavezető rendszer az SDI dízel modelleken
- 1 - a szívócső alsó része;
- 2 - pecsét. Beszereléskor új tömítést kell használni;
- 3 - a recirkulációs rendszer szelepe;
- 4 - csavar, 25 Nm;
- 5 - szorító tartó;
- 6 - csavar, 10 Nm;
- 7 - összekötő cső

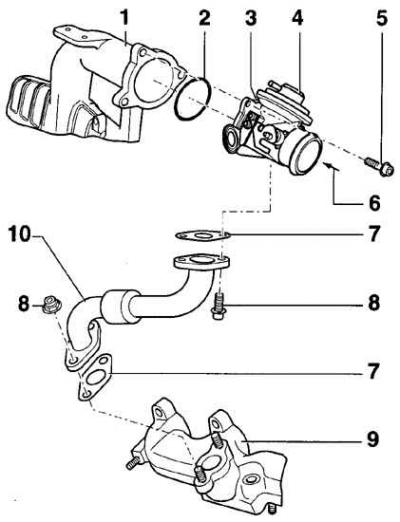

Kipufogógáz-visszavezető rendszer TDI dízelmotorral felszerelt járműveken
- 1 - szívócső;
- 2 - O-gyűrű. Beszereléskor új tömítőgyűrűt kell használni;
- 3 - szívócső;
- 4 - a kipufogógáz-visszavezető rendszer szelepe;
- 5 - csavar, 10 Nm;
- 6 - a léghűtőből;
- 7 - pecsét. Beszereléskor új tömítést kell használni;
- 8 - anya, 25 Nm;
- 9 - kipufogócső;
- 10 - összekötő cső
A lambda-érzékelő a kipufogógázok összetételének beállítására szolgál benzinmotoros járműveken, és a katalizátor közelében a kipufogócsőbe van csavarva.
Visszavonás
1. Emelje fel az autót és rögzítse állványokra. A katalizátor közelében távolítsa el a lambda érzékelő elektromos csatlakozóját fedő védőburkolatot. Oldja ki a lambda érzékelő vezetékét a tartókonzolokból (lásd az ábrát. az 5.2. alpont 3. bekezdésében). Az összkerék-meghajtású modelleken és az 1,6 I-es motorral és automata sebességváltóval szerelt modelleken lambda-érzékelő van beépítve a kipufogócsonkba. Az 1,4 I-es motorral szerelt modelleknél a lambda-szonda elöl, a kipufogócső karimatömítésének közelében van felszerelve.
2. Csavarja le a lambda érzékelőt egy villáskulccsal az első kipufogócsőről.
Telepítés
1. Vigyen fel vékony réteg G5 zsírt a lambda érzékelő meneteire.
2. Új lambda érzékelő beszerelésekor már zsír van a menetein. Ne kenje be a lambda-szonda működő részét.
3. Csavarja be a lambda érzékelőt az első kipufogócsőbe, és húzza meg 50 Nm nyomatékkal.
4. Csatlakoztassa az elektromos csatlakozót a lambda érzékelőhöz, és rögzítse az elektromos csatlakozó vezetékét. Zárja le az elektromos csatlakozót védőburkolattal.
5. Engedje le az autót.
