Hátsó felfüggesztés lengéscsillapító — ki- és beszerelés

Visszavonás

1. A gumiabroncs oldalfalán nyíllal jelölje meg a kerék forgásirányát, és lazítsa meg a kerékcsavarokat.

2. Emelje fel az autó hátsó részét, helyezze az emelőállványokra, és a rögzítőcsavarok kicsavarása után vegye le a hátsó kereket.

3. Távolítsa el a sárvédő burkolatot, lásd a vonatkozó fejezetet.

4. Távolítsa el a felfüggesztő rugót.

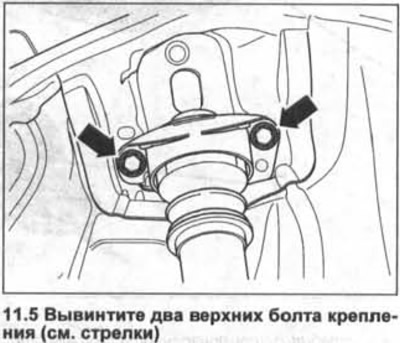

5. Csavarja ki a két felső rögzítőcsavart (lásd a nyilakat az ábrán).

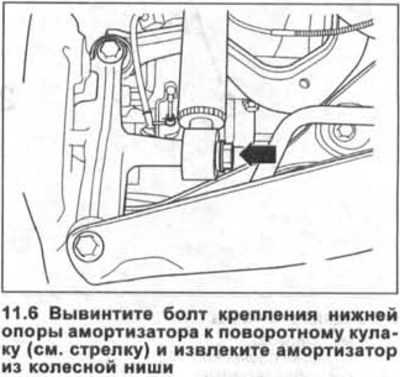

6. Csavarja ki az alsó lengéscsillapító támaszt a kormánycsuklóhoz rögzítő csavart (lásd a nyilat az ábrán) és távolítsa el a lengéscsillapítót a kerékívről.

Telepítés

7. Helyezze be a lengéscsillapítót a kerékházba, és felülről rögzítse új önzáró csavarokkal. Két menetben húzza meg a felső csavarokat.

• 1. menet nyomatékkulccsal 50 Nm nyomatékkal.
• A 2. menetben a csavart 45°-kal elfordítják egy hagyományos villáskulccsal.

Figyelem! A meghúzás megkönnyítése és az elfordulási szög pontosságának biztosítása érdekében ajánlatos kartonból megfelelő sablont készíteni, vagy a HAZET 6690 goniométert használni.

Figyelem! A csendesítő blokk károsodásának elkerülése érdekében csak akkor húzza meg a lengéscsillapító alsó menetes csatlakozását, ha a jármű felfüggesztése terhelés alatt van. Mielőtt ezt megtenné, terheletlen járművön mérje meg a távolságot -a- (lásd a 3.25. ábrát).

8. Emelje fel a kerékagyat úgy, hogy a rá nehezedő nyomás megfeleljen annak a terhelésnek, amelyet akkor tapasztal, amikor az autó terheletlenül áll a kerekeken.

Ez azt jelenti, hogy a kormánycsuklót emelővel kell megemelni úgy, hogy a kerékagy közepén húzott középvonal és a kerékív alsó éle közötti távolság az -a- értéken belül legyen, ami Golf autóknál 354 mm (lásd a 3.25. ábrát).

9. Csavarja be az alsó lengéscsillapító tartó csavarját a kormánycsuklóhoz, és húzza meg a csavart 180 Nm erővel.

10. Szerelje vissza a felfüggesztés tekercsrugót.

11. Szerelje fel a sárvédő burkolatot, lásd a vonatkozó fejezetet.

12. Szereljen fel egy hátsó kereket az eltávolításkor elhelyezett jeleknek megfelelően.

13. Csavarja be a kerékcsavarokat, és engedje le az autót kerekekre.

14. Húzza meg a kerékcsavarokat keresztben 120 Nm nyomatékkal.
