Figyelem: Hegesztési és egyengetési munkák a hátsó kerékfelfüggesztések csapágyain és vezető részein nem megengedettek. Az önzáró anyákat és csavarokat javítás esetén ki kell cserélni.

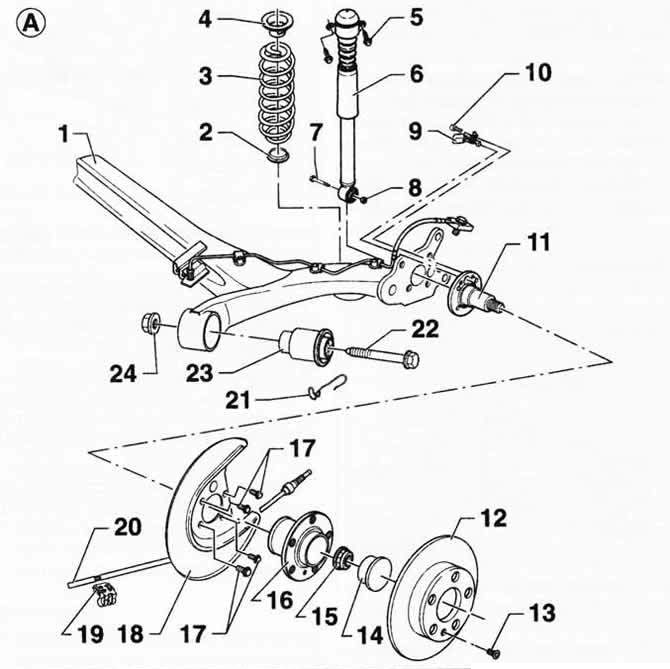

1 - hátsó tengely gerenda
2 - alsó támaszték
3 - csavart rugó
A tekercs felületei nem sérülhetnek meg.
4 - felső támaszték
5 - hatlapfejű csavar, 30 Nm + 90°
6 - lengéscsillapító
7 – csavar, 40 Nm + 90°*
Biztosítsa a rögzítési szöget (körülbelül 95°) a hátsó tengelytől a lengéscsillapítóig.
8 — anya, önzáró *
9 - ABS sebességérzékelő
Tisztítsa meg a furat belső felületeit, és kenje be őket G000650 zsírral.
10 - hatlapfejű csavar, 8 Nm
11 - a híd csonkja
A menetvágás nem megengedett.
12 - féktárcsa
13 - Phillips fejű csavar, 4 Nm*
14 – sapka*
15 - 12 oldalú kerékagy anya, ⅕ Nm *
Önzáró, mindig cserélje ki.
16 - kerékagy csapággyal
Karbantartást nem igénylő, beállítási munkák nem végezhetők.
17 - csavarok, 30 Nm + 90°*
18 - védőburkolat
19 - tartó a kézifékkábelhez *
20 - kézifékkábel
21 - tartó a kézifékkábel számára
22 - csavar *
Behelyezés kívülről.
23 - gumi-fém támaszték
24 – anya, 45 Nm +90°*
Önzáró, mindig cserélje ki.
*) Mindig cserélje ki.

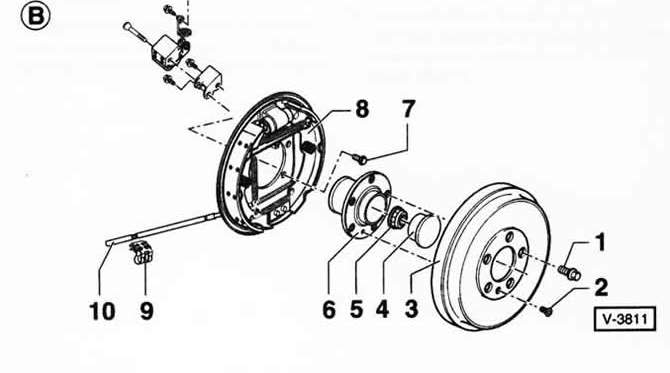

1 - kerékcsavar, 120 Nm
2 - csavar, 4 Nm*
3 - fékdob
4 - sapka
5 - 12 oldalú kerékagy anya, ⅕ Nm *
Önzáró, mindig cserélje ki.
6 - kerékagy csapággyal
Egyetlen csomópont, nem igényel karbantartást. ABS jelenlétében az érzékelő gyűrűje van felszerelve.
7 - csavar, 30 Nm + 90°*
8 - fékpajzs fékbetétekkel
9 - tartó a kézifékkábelhez *
10 - kézifék kábel
