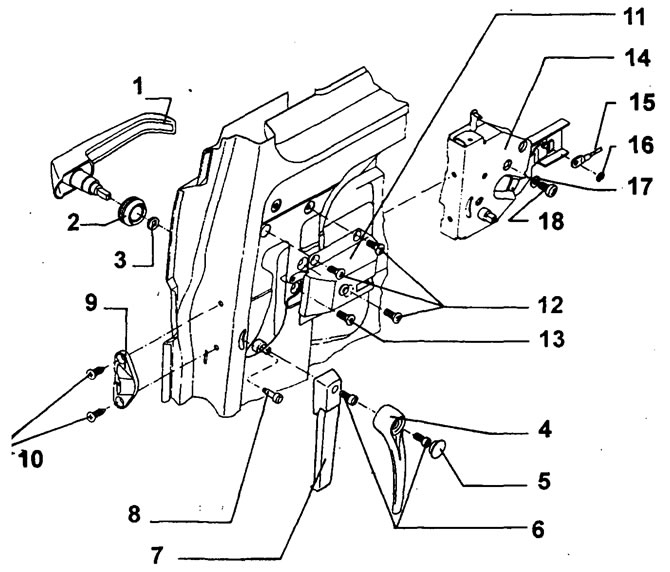

(1) külső ajtókilincs
(2) foglalat
(3) távtartó alátét
(4) belső ajtókilincs (furgonért)
(5) sapka
(6) csavar M5x15*
(7) belső ajtókilincs (buszhoz)
(8) biztonsági gomb
(9) nyomólemez
(HOGY) süllyesztett fejű csavar M8x16
(11) tartó lemez
(12) süllyesztett csavar M6x14
(13) süllyesztett csavar M6x14 (zár rögzítése)
(14) távirányítós zár
(15) huzal
(16) záróalátétet
(17) mosó
(18) süllyesztett csavar M5x10* (külső ajtókilincs rögzítése)
* A jelzett csavarokat folyékony egykomponensű 274-es típusú, kék színnel kell rögzíteni.
Szétszerelés

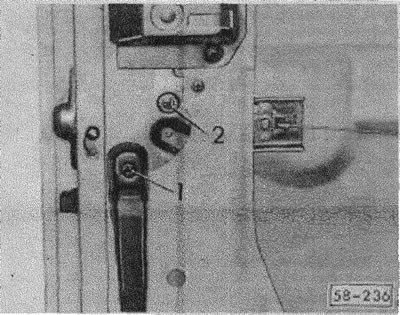

(58-236) Távolítsa el az 1. és 2. csavart a belső és külső ajtókilincsekről.
Távolítsa el a fogantyúkat a távtartó alátétekkel.

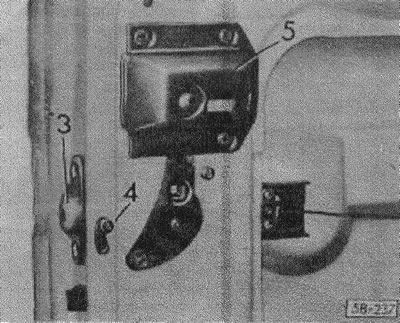

(58-237) Csavarja le az ütközőlemezt 3. Csavarja ki a biztonsági gombot 4. Csavarja ki a rögzítőlemezt 5.
(58-238) válassza le a zár alátétet a huzalrúdról és a zárról.
Csavarja ki a csavart (nyíl) és húzza ki a zárat a külső és a belső fólia közötti térből.
Telepítés
Csúsztassa a zárat a külső és a belső burkolat közé, az ütközőlemezt enyhén csavarja be.
Kenje be a belső és külső ajtókilincsek csavarjait egykomponensű keverékkel (lásd az ábrát. 58-235) és csavarja be mindkét fogantyút
Húzza meg a zárat rögzítő csavarokat.
Csavarja be a biztonsági gombot.
Ügyeljen a csavarok meghúzási nyomatékára, lásd az ábrát. 58-235.
