Снять накладку рулевого колеса.
На автомобилях с механическим рулевым управлением осторожно отверткой отделить клавиши включения звукового сигнала.
Разъединить штепсельный разъем (или разъемы) звукового сигнала.
Отвернув гайку крепления, снять рулевое колесо.
Снять отверткой облицовку внутреннего выключателя.

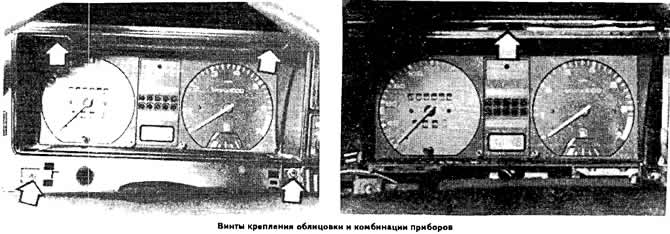

Отвернуть винты крепления облицовки комбинации (см. фото).
Отвернуть винты крепления комбинации приборов (см. фото).
Отсоединить от комбинации приборов провода.
Отвернуть от комбинации приборов гибкий вал привода спидометра, просунув руку сбоку за комбинацию приборов.
Потянуть комбинацию приборов на себя и снять ее.
Установка комбинации приборов ведется в порядке, обратном снятию.

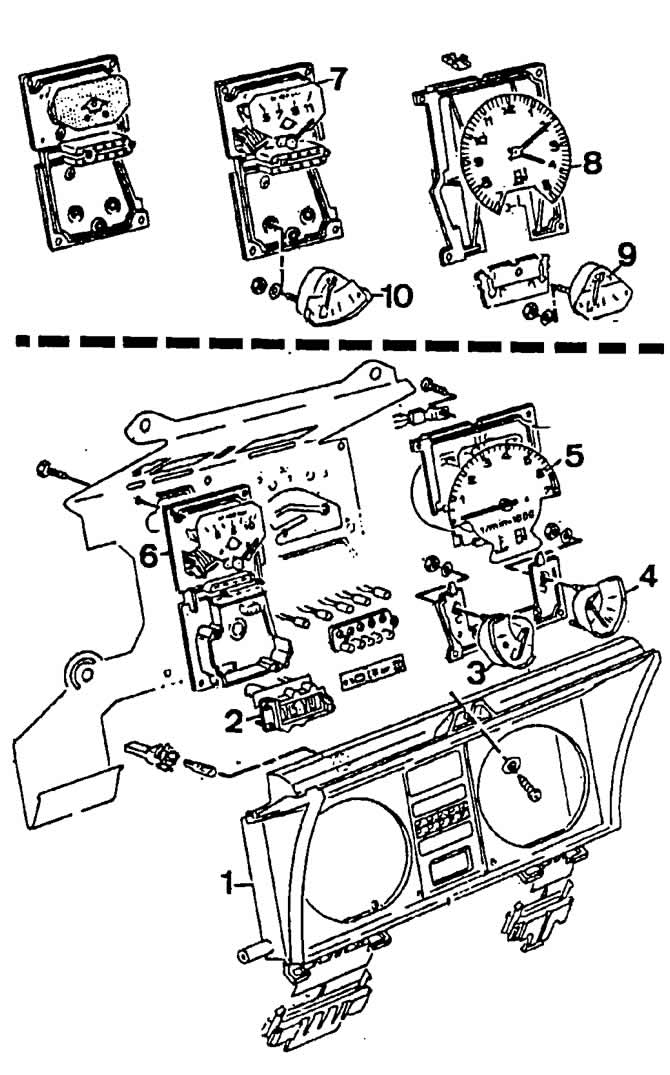

Детали комбинации приборов:
1 — облицовка комбинации приборов;
2 — часы с цифровой индикацией;
3, 10 — указатели температуры охлаждающей жидкости;
4, 9 — указатели уровня топлива;
5 — тахометр;
6 — указатель перехода на высшую передачу и эконометр *;
7 — указатель перехода на высшую передачу и зконометр**;
8 — часы
*Комбинация приборов с тахометром
**Комбинация приборов с часами
