На автомобилях с 4-цилиндровыми двигателями
Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Отсоединить провода от зажимов стартера.
Отвернуть болты крепления заднего кронштейна стартера.
Отвернуть передние болты или гайки крепления стартера.
Снять стартер.
Установка стартера производится в порядке, обратном снятию.
На автомобилях с 5-цилиндровыми двигателями
Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Отсоединить провода от зажимов стартера.
Отвернуть болты крепления стартера к силовому агрегату.
Снять стартер.
Установка стартера производится в порядке, обратном снятию.

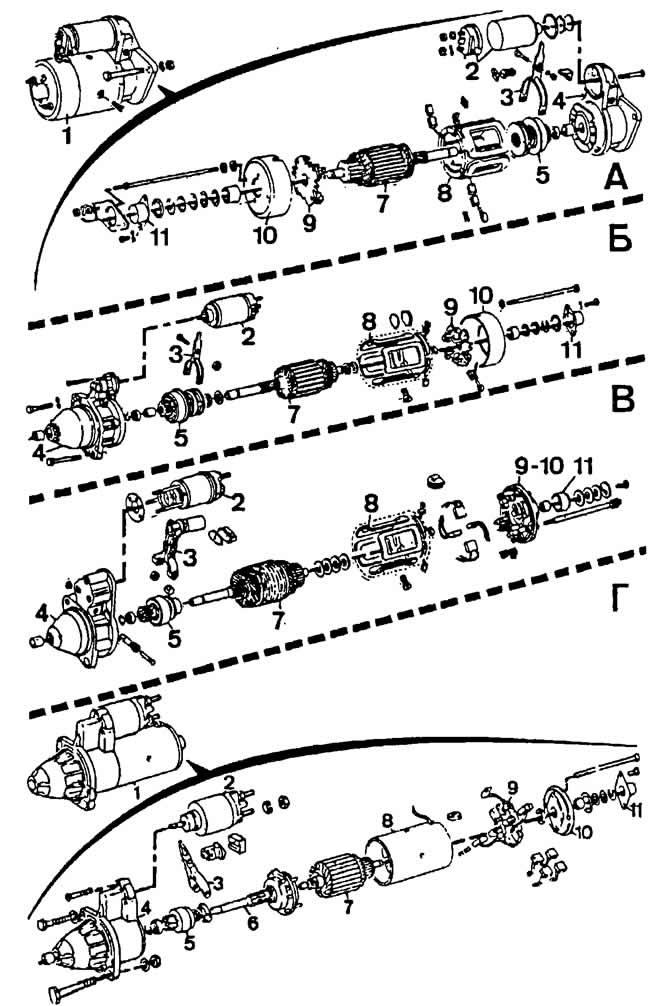

Детали стартеров:
А — марки Bosch автомобилей с 4-цилиндровыми двигателями;
Б — марки Bosch автомобилей с 5-цилиндровым карбюраторным двигателем;
В — марки Peris-Rhone автомобилей с S-цилиндровым карбюраторным двигателем;
Г — автомобили с 5-цилиндровыми двигателями
1 — стартер в сборе;
2 — тяговое реле;
3 —рычаг привода;
4 — передняя крышка;
5 — привод с обгонной муфтой;
6 — редуктор;
7 — якорь;
8 — корпус с полюсами статора;
9 — щеткодержатель;
10 — задняя крышка;
11 — колпак.
