1. Схема электрооборудования автомобилей Passat L, S, L5, GL и GLS 1981 модельного года

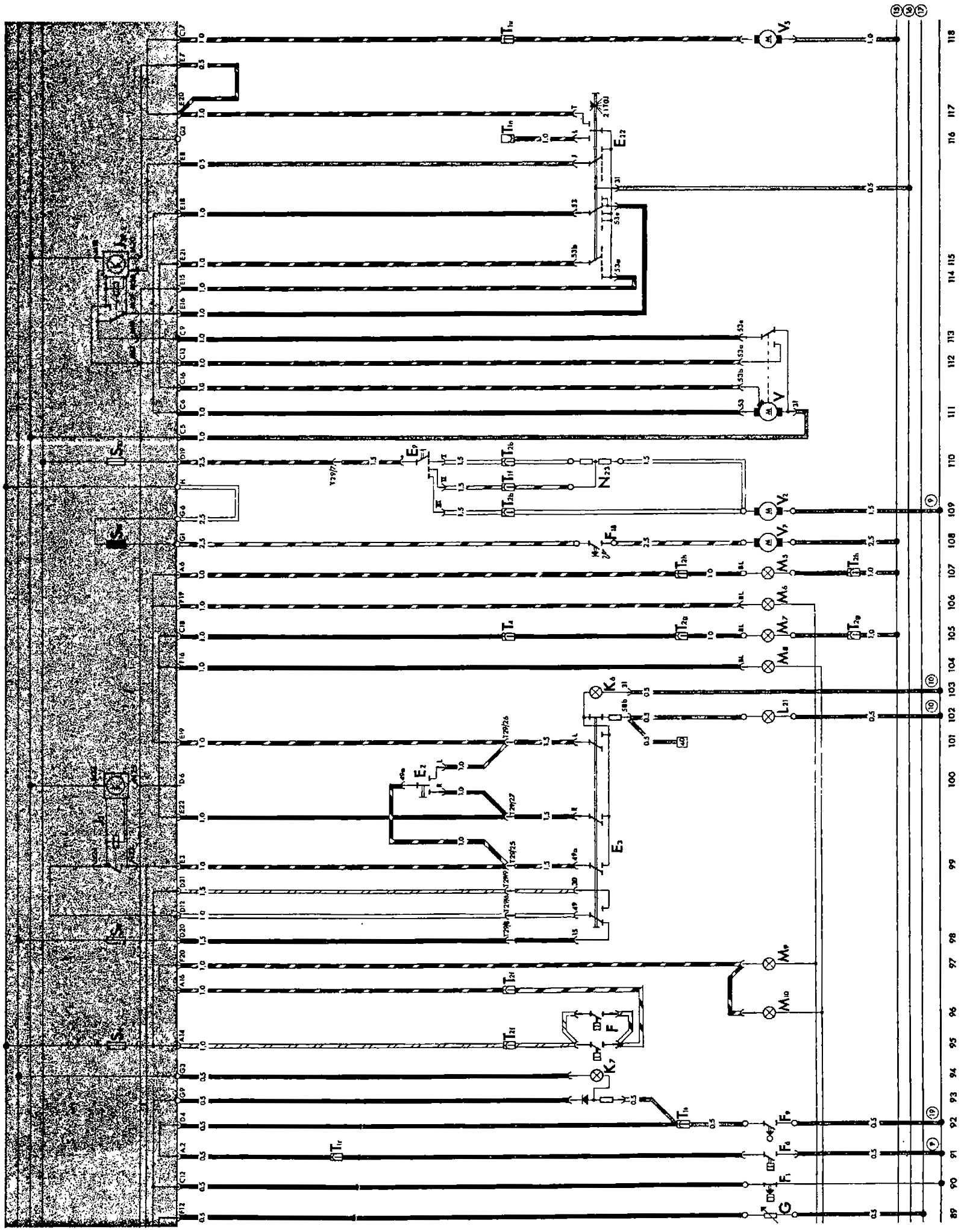

Схема 1. Электрооборудование автомобилей Passat L, S, L5, GL и GLS 1981 модельного года, кроме автомобилей с двигателями FZ и ЕР.

Смотрите обозначения к схемам →

Открыть большую картинку в новом окне »

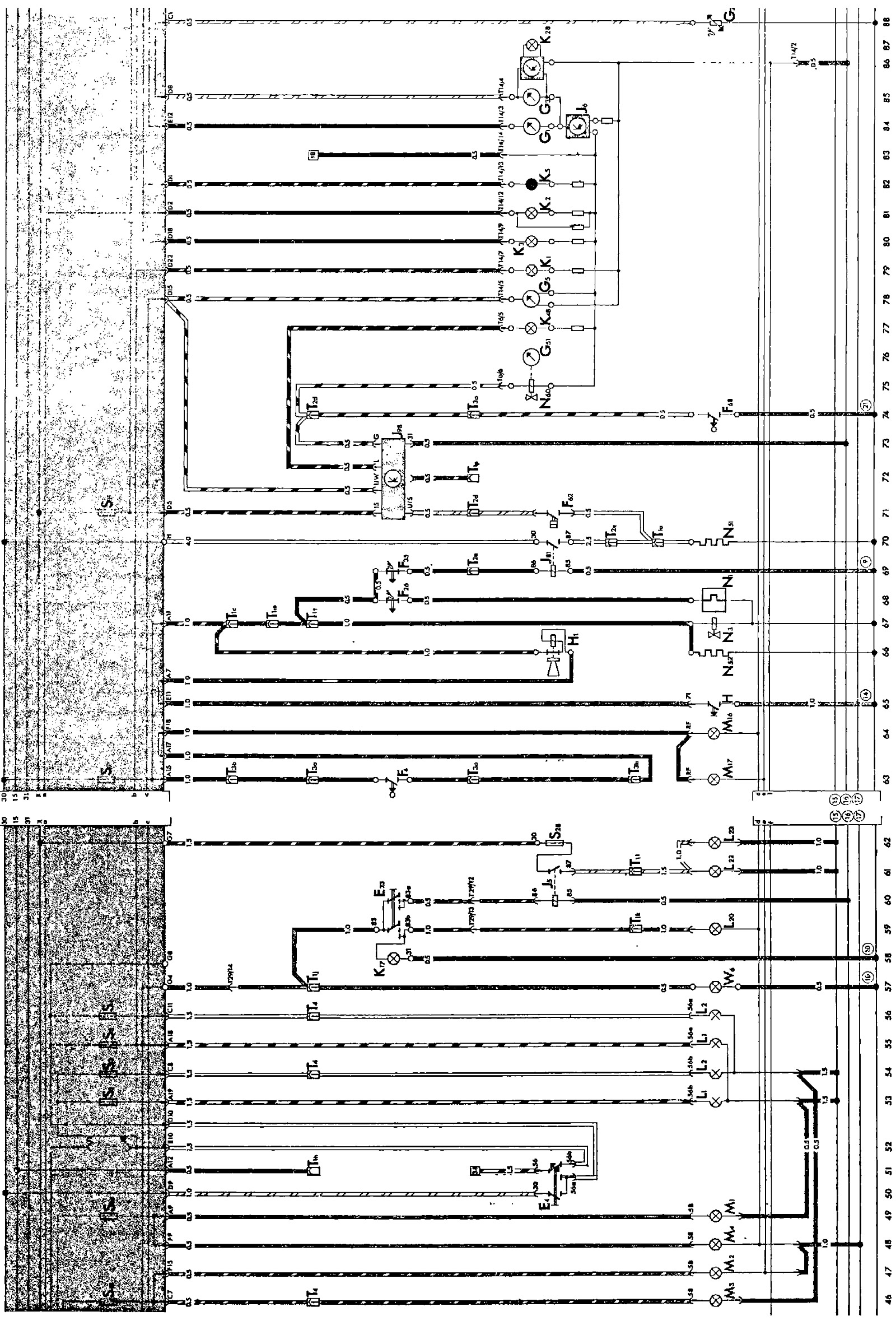

Продолжение схемы 1

Открыть большую картинку в новом окне »

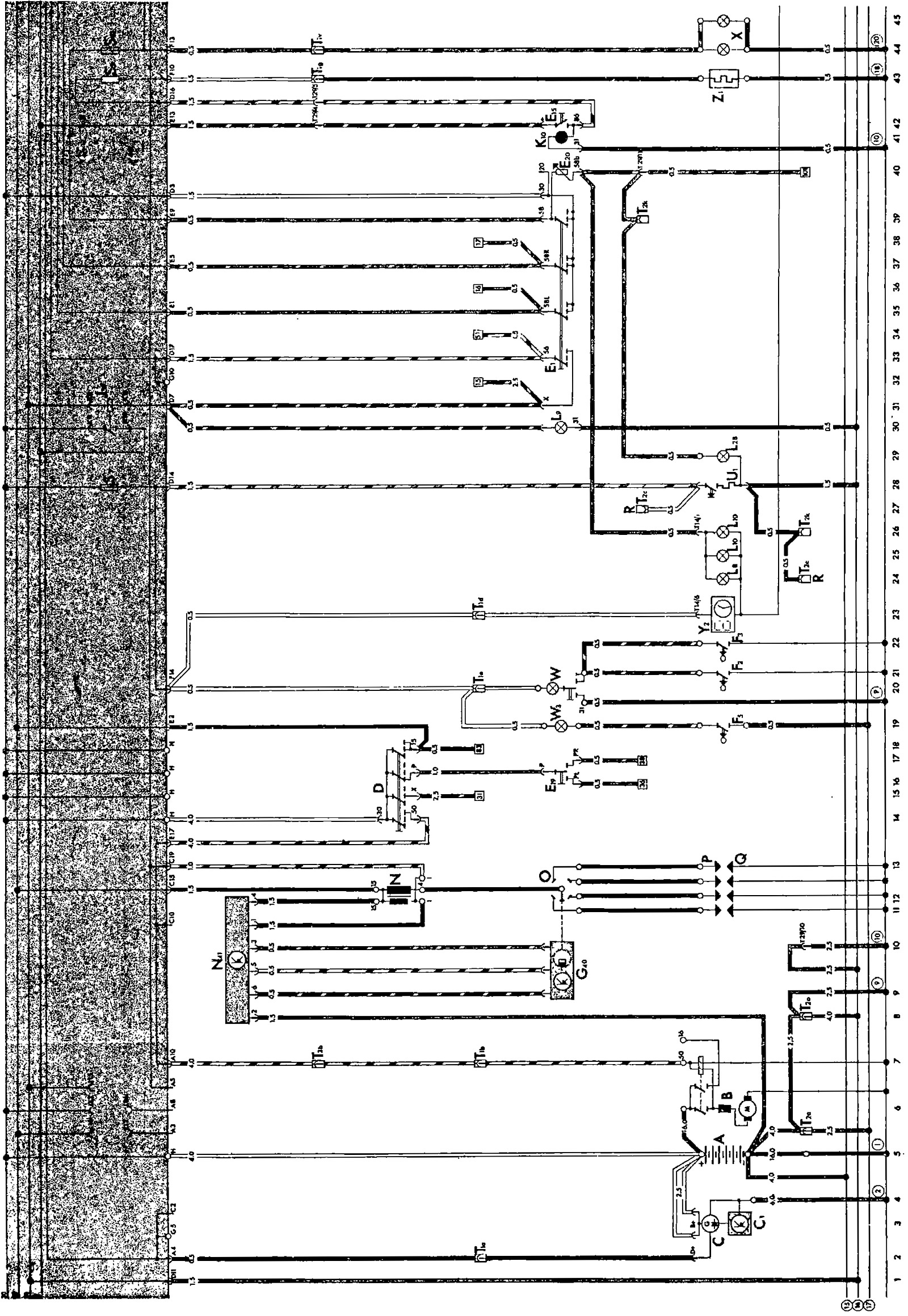

Продолжение схемы 1

Открыть большую картинку в новом окне »

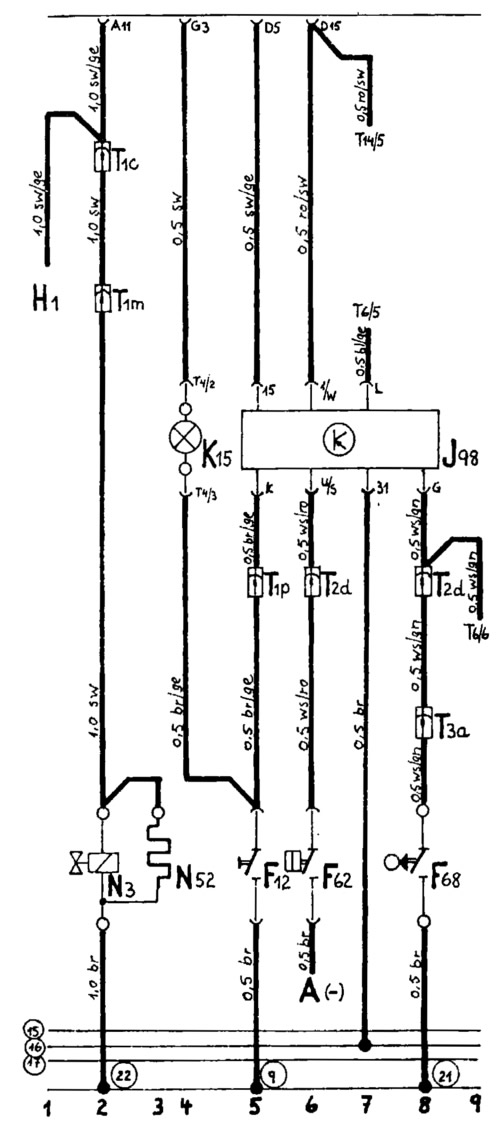

Схема 5. Дополнение к схеме 1

Особенности схемы электрооборудования автомобилей с двигателями FZ и ЕР 1981 модельного года.
