15. Особенности схемы электрооборудования автомобилей с автоматическим устройством остановки и пуска двигателя

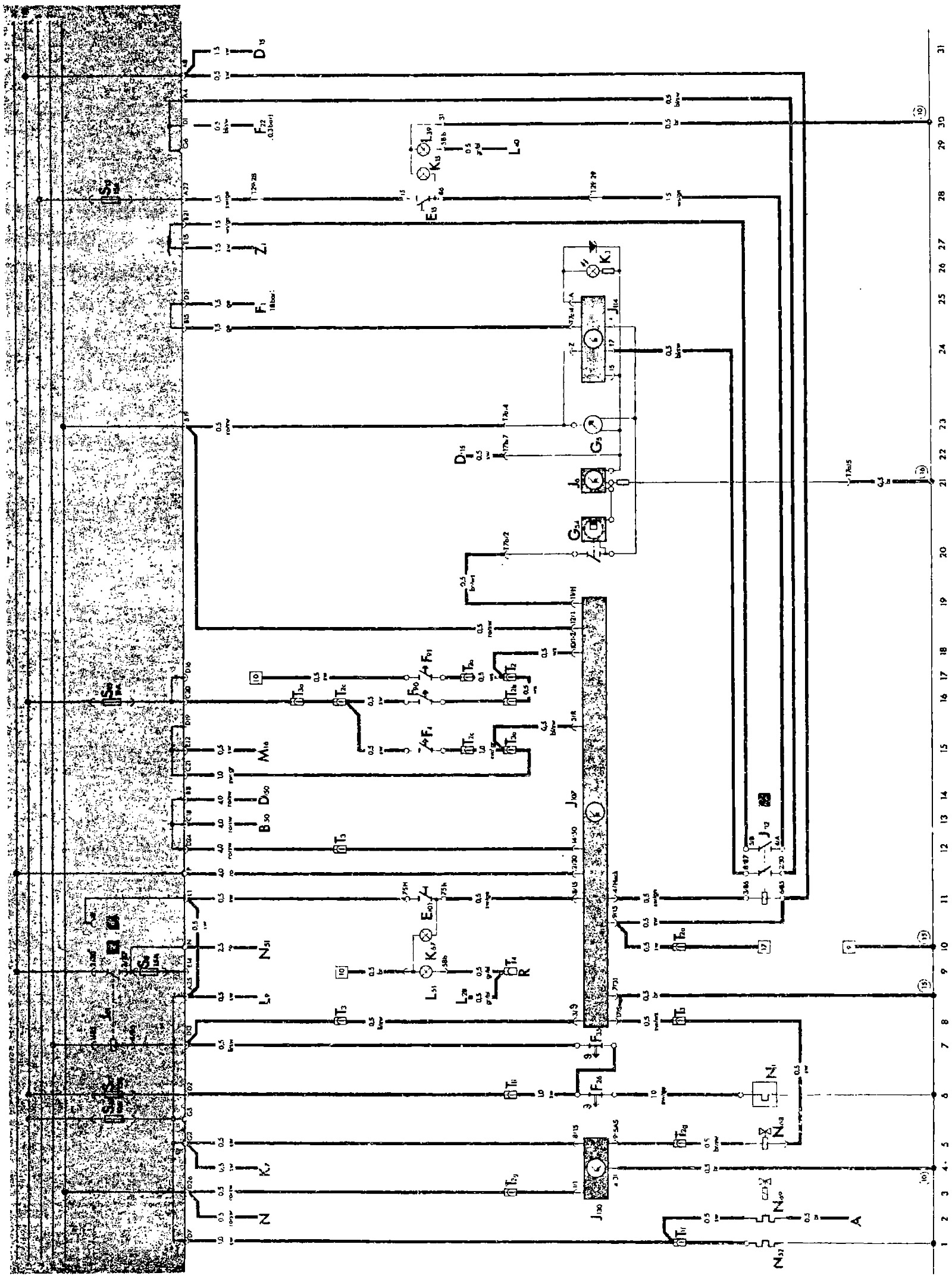

Схема 15. Особенности схемы электрооборудования автомобилей с автоматическим устройством остановки и пуска двигателя «Стоп-Старт» выпуска с сентября 1983 года.
Смотрите обозначения к схемам →
Открыть большую картинку в новом окне »
Смотрите обозначения к схемам →
Открыть большую картинку в новом окне »
