Проверка диаметров цилиндров

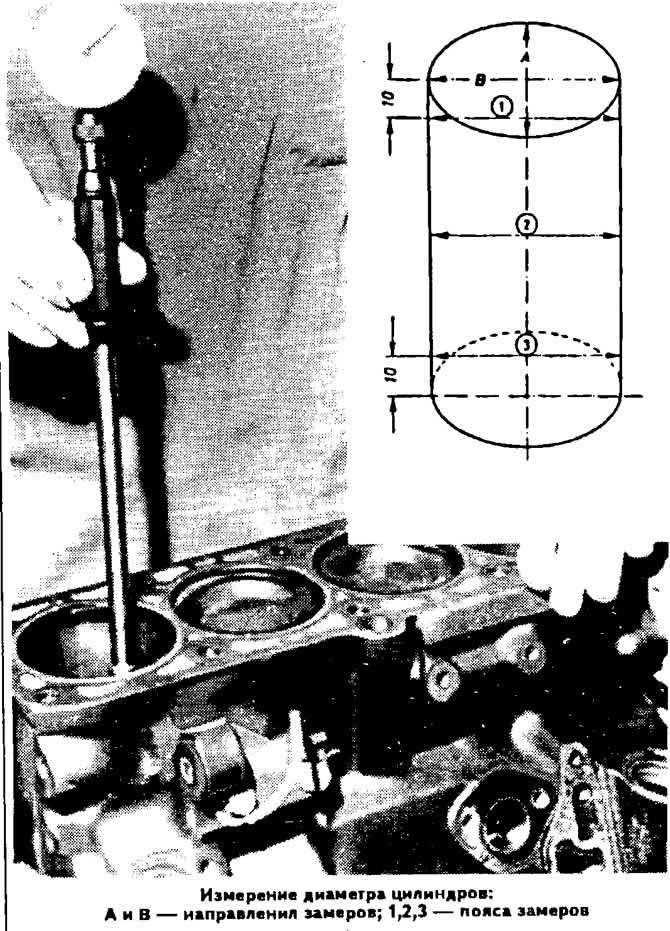

Точно измерить диаметры цилиндров. Замеры производить нутромером в трех поясах как в поперечном направлении «А», так и в продольном направлении «В», как показано на схеме.
В тех случаях, когда износ превышает более чем на 0,04 мм допустимом величины, отремонтировать цилиндры до ближайшего ремонтного размера и установить поршни соответствующего ремонтного размера.
Проверка зазоров между вкладышами и шейками коленчатого вала
Тщательно очистить рабочие поверхности вкладышей и соответствующей шейки коленчатого вала. Положить отрезок пластмассовой калиброванной проволоки, равной по ширине вкладышу, на поверхность шейки.
В зависимости от вида проверяемой шейки установить на шейке шатун с крышкой или крышку коренного подшипника и затянуть соответственно гайки или болты крепления. Гайки шатунных болтов сначала затягивать моментом 3,0 кгс·м, а потом довернуть на 180°, болты крепления крышек коренных подшипников моментом 6,5 кгс·м. Не допускать при этом проворота коленчатого вала двигателя
Осторожно снять крышку и по шкале, нанесенной на упаковке, по сплющиванию проволоки определить величину зазора. Более подробные сведения даются в сопровождающей документации завода-изготовителя калиброванной проволоки.
Номинальный расчетный зазор составляет 0,030-0,080 мм (предельно допустимый 0,17 мм) для коренных и 0,015-0,062 мм (предельно допустимый 0,12 мм) для шатунных шеек.
Если зазор больше предельного, то заменить вкладыши на этих шейках новыми. Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то вкладыши заменить ремонтными (увеличенной толщины).
Проверка осевого зазора коленчатого вала
Проверить осевой зазор коленчатого вала с помощью щупа на средней опоре, который должен быть не более 0,25 мм.
При необходимости добиться надлежащего зазора, поставив упорные полукольца большей толщины.
Проверка размеров поршней и поршневых колец

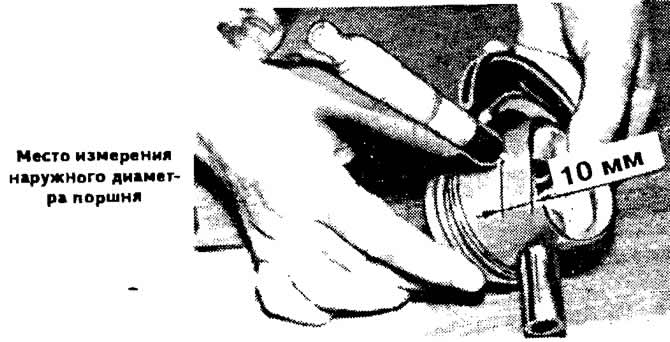

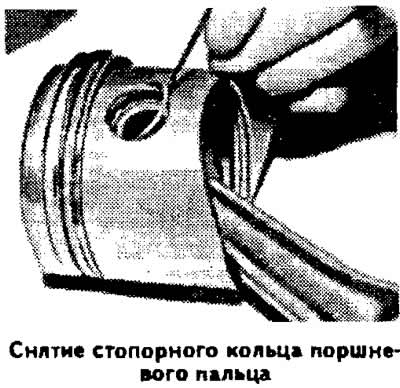

Определить степень износа поршня замером диаметра в 10 мм от края юбки поршня перпендикулярно оси поршневого пальца. Поршень подлежит замене, если диаметр его отличается более чем на 0,04 мм от допустимых величин (см. подраздел «Конструкция и технические характеристики»).

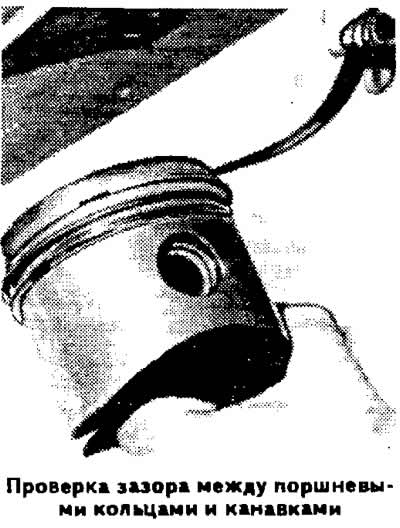

Заменить поршневые кольца или поршни, если зазоры между поршневыми кольцами и канавками превышают допустимые величины (см. подраздел «Конструкция и технические характеристики»).
Сборка двигателя
Вкладыши 1-го, 2-го и 5-го коренных подшипников не имеют смазочных канавок. Поставляемые в запчасти вкладыши 3-го подшипника имеют буртики. На упорных полукольцах от осевого смещения коленчатого вала со стороны блока цилиндров имеется выступ, направленный к вкладышу.
Установить в соответствующие канавки в поршнях по три поршневых кольца, располагая их замки через 120°.
Ориентировать замки поршневых колец вперед, либо назад по ходу движения автомобиля. На нижнем компрессионном и маслосъемном кольцах имеется метка «top» или «oben» («верх»), которая должна быть обращена при установке кольца в канавку вверх.
Устанавливать поршни, ориентируя стрелку, выдавленную на днище поршня, вперед по ходу движения автомобиля (в сторону привода распределительного вала).
Смазать моторным маслом поршни и поршневые кольца, сжать поршневые кольца в канавках соответствующей монтажной втулкой и вставить поршни с шатунами в цилиндры.
Установить вкладыши в шатуны и крышки шатунов в соответствии с нанесенными при разборке метками, если используются проработавшие вкладыши.
Установить шатуны и крышки на шейки коленчатого вала, при этом наплывы на крышках и стопорные выступы на вкладышах должны быть направлены в сторону промежуточного вала.
Навернуть гайки шатунных болтов, затем затянуть их моментом 3,0 кгс·м и довернуть на 180°.
Установить задний держатель сальника с новой картонной прокладкой. Запрессовать оправкой 2003/1 сальник в держатель.
Установить маховик, обеспечив выступание поверхности под ведомый диск сцепления относительно блока цилиндров в пределах 30,50-32,10 мм.
Установить при необходимости распорную шайбу между маховиком н фланцем коленчатого вала. Установить на маховик стопорную шайбу скошенной кромкой в сторону маховика. На болты крепления предварительно нанести специальный клей.
Установить держатель переднего сальника коленчатого вала с новой картонной прокладкой. Запрессовать новый сальник в держатель оправкой 3083.
Вставить в блок цилиндров промежуточный вал. Установить на промежуточный вал держатель с запрессованным сальником и с уплотнительной прокладкой.
Установить масляный насос, предварительно проверив его техническое состояние.
Установить масляный картер с новой прокладкой.
Установить головку цилиндров.
Установить ремень привода распределительного вала.
Установить водяной насос.
