Снятие
Слить охлаждающую жидкость из системы.
Установить коленчатый вал двигателя в положение, соответствующее ВМТ конца такта сжатия поршня 1-го цилиндра, совместив метку на шкиве коленчатого вала с краем выступа «Z» указателя на блоке цилиндров.
Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Снять переднюю защитную крышку ремня привода распределительного вала.
Отпустить болты крепления водяного насоса и ослабить натяжение ремня привода распределительного вала.
Снять ремень привода распределительного вала.
Снять водяной насос.
Установка
Тщательно очистить плоскости разъемов и установить новые прокладки.
Установить водяной насос и навернуть болты крепления.
Установить ремень привода распределительного вала. Убедиться в совмещении установочных меток регулировки механизма газораспределения и правильном натяжении ремня.
Окончательно затянуть болты крепления водяного насоса.
Установить переднюю защитную крышку ремня привода распределительного вала.
Установить и отрегулировать натяжение ремня привода генератора.
Присоединить провод к минусовой клемме аккумуляторной батареи.
Залить охлаждающую жидкость в систему.
Запустить двигатель и удалить воздушные пробки из системы охлаждения, проверить холостой ход двигателя и установку момента зажигания.
Установка термостата

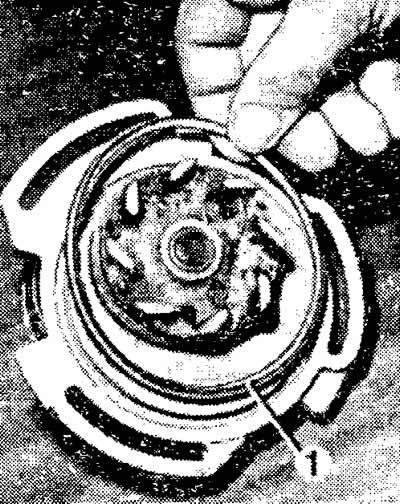

Вид на водяной насос со стороны блока цилиндров:
1 — уплотнительное кольцо

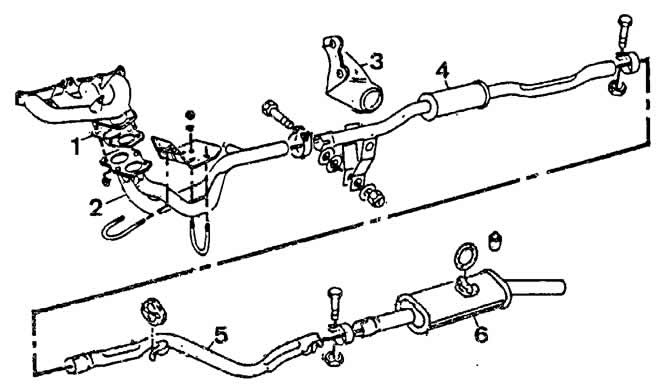

Система выпуска отработавших газов:
1 — прокладка;
2 — приемная труба глушителей;
3 — кронштейн крепления приемной трубы к коробке передач;
4 —дополнительный глушитель;
5 — задняя труба;
6 — основной глушитель.

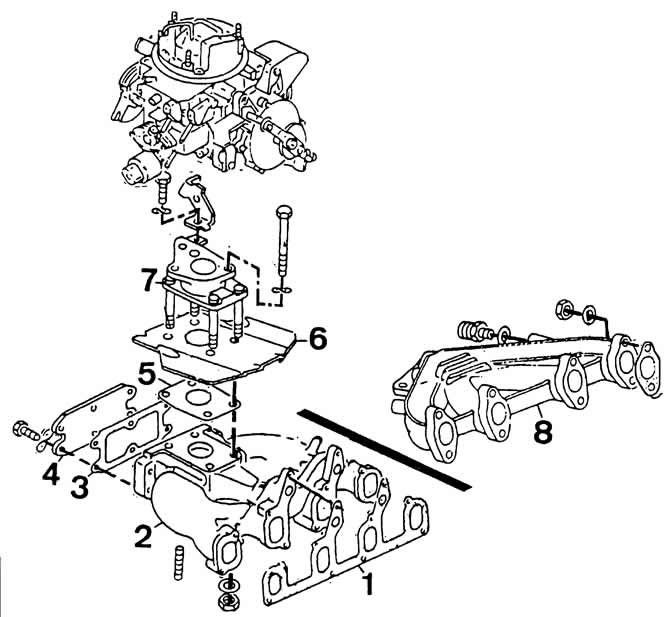

Впускной трубопровод и выпускной коллектор:
1, 3, 5 — прокладки;
2 — впускной трубопровод;
4 — крышка;
6 — теплоизолирующий экран;
7 — кронштейн карбюратора;
8 — выпускной коллектор.
