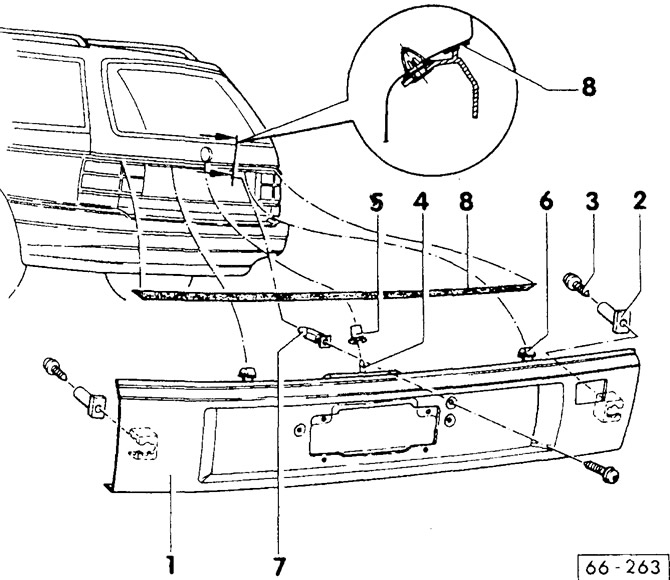

Снятие и установка облицовки задней двери

Variant до 9/93

• 1 — облицовка

Перед снятием удалить внутреннюю облицовку задней двери. Отвернуть с внутренней стороны задней двери крепление номерного знака. С наружной стороны задней двери вывернуть 1 винт с крестообразным шлицем на головке. После этого облицовку снять движением наискось вниз. Для установки вставить облицовку центрирующей цапфой -4- в заднюю дверь и прижать,

• 2 — втулка
• 3 — винт с крестообразным шпицем на головке

Доступ с внутренней стороны задней двери.

• 4 — центрирующая цапфа
• 5 — вставка
• 6 — зажим

Вставлен в облицовку.

• 7 — вставная гайка
• 8 — защитная пленка

Монтаж пленки смотри на поперечном разрезе.
