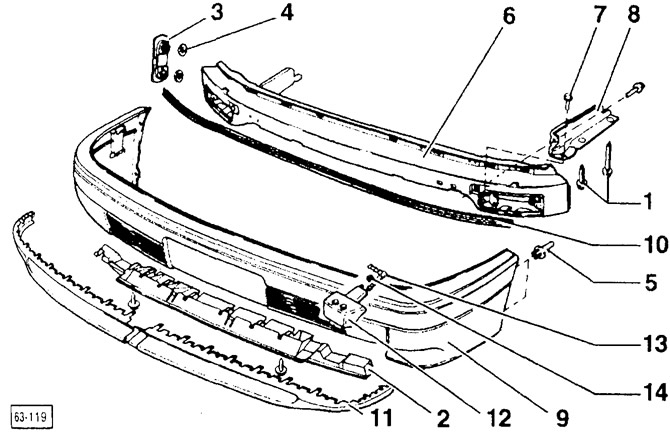

До 9/93
- 1 — болт, 80 Нм
- 2 — вентиляционная решетка
- 3 — направляющая деталь
- 4 — уплотнительная шайба
- 5 — распорная заклепка
- 6 — балка
- 7 — болт с неспадаюшей шайбой, 25 Нм
- 8 — кронштейн
- 9 — кожух
- 10 — уплотнительный профиль
- 11 — спойлер
Крепится к кожуху.
- 12 — смыватель с форсунками
- 13 — уголковый штуцер
Если установлен.
- 14 — гайка, 10 Нм
С 10/93
- 1 — декоративная накладка
- 2 — кожух
- 3 — балка
- 4 — направляющая деталь
- 5 — кронштейн
- 6 — болт, 80 Нм
- 7 — распорная заклепка
- 8 — болт с неспадаюшей шайбой
По 4 штуки на сторону.
- 9 — болт, 20 Нм
- 10 — вентиляционная решетка
- 11 — спойлер
Крепится к кожуху.
Внимание: Нельзя предпринимать поездки без переднего бампера, так как прочность крепления балки переднего моста при этом не гарантируется.
Снятие
Внимание: Не допускаются поездки без переднего бампера или кронштейна бампера, так как прочность крепления балки переднего моста при этом не гарантируется.

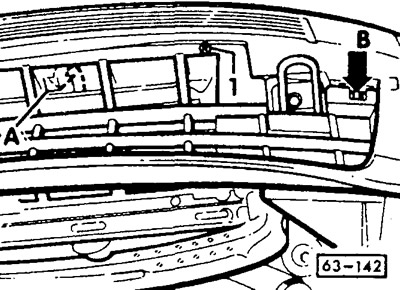

Снять вентиляционную решетку. Для этого слева и справа вывернуть винты -1- с крестообразным шлицем на головке.
С помощью отвертки отжать фиксирующий выступ -А- с обратной стороны и фиксирующий выступ -В-. Отклонить вентиляционную решетку вниз.
Слева и справа вытащить распорные заклепки.
Автомобили с противотуманными фарами: Рассоединить электрические разъемы с обратной стороны противотуманных фар.

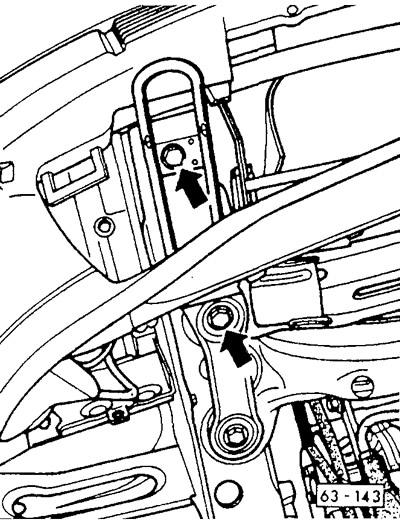

Снизу слева и справа отвернуть 2 болта крепления бампера.
Вместе с помощником с двух сторон кузова вытащить бампер вперед параллельно дороге из боковых направляющих.
Система очистки фар: вытащить бампер немного вперед и отпустить шланг от штуцера распределителя между бампером и замыкающей деталью.
Вытащить бампер вперед.
Установка
Приставить бампер, завести его в боковые направляющие и параллельно с двух сторон задвинуть его назад.
Если требуется, подсоединить шланг системы очистки фар.
Привернуть бампер к кронштейну моментом 80 Нм.
У автомобиля с противотуманными фарами подсоединить штекер.
Вставить слева и справа распорные заклепки.
Установить декоративные накладки для болтов крепления.
Прикрепить снизу и привернуть вентиляционную решетку.
