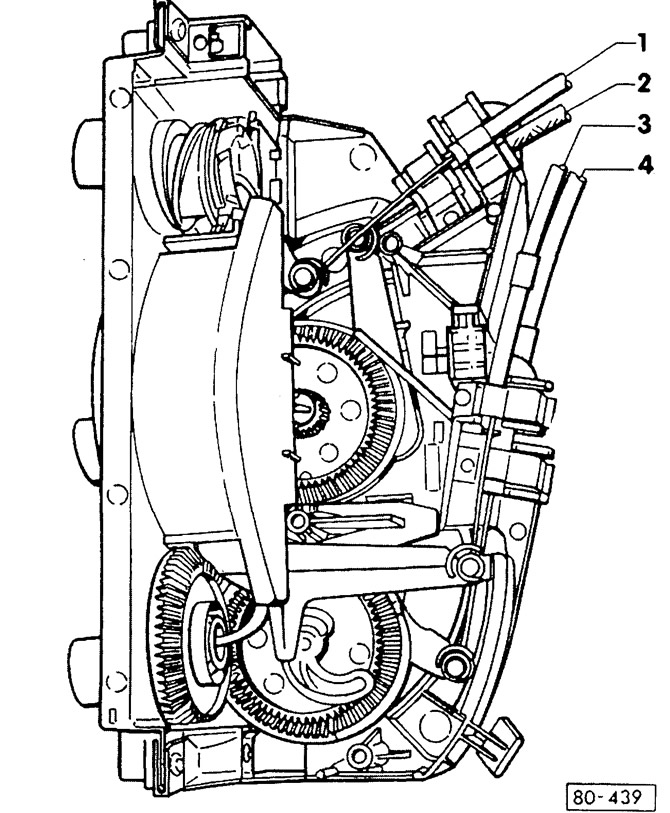

- 1 — тяга главного отсечного клапана
Черная оболочка, белая цветная полоса, длина 771 мм.
- 2 — тяга от ручки для регулирования температуры к температурному клапану
Голубая оболочка, белая цветная полоса, длина 535 мм.
- 3 — тяга от ручки управления распределением воздуха (верхний рычаг) к заслонке воздуховода ниши для ног/обогревателя ветрового стекла
Черная оболочка, белая цветная полоса, длина 954 мм.
Внимание: Начиная с автомобилям №31КЕ206000 устанавливается измененная тяга (удлиненная черная оболочка), характерный признак — голубая цветная полоса.
- 4 — тяга от ручки управления распределением воздуха (нижний рычаг) к центральной заслонке
Черная оболочка, белая цветная полоса, длина 634 мм.
Снятие
Снять блок управления системой отопления.
Отвернуть и вытащить нижнюю крышку для педалей.
Снять сопло воздуховода ниши для ног.
Отсоединить тяги системы отопления от рычагов управления и вытащить их. Для этого отжать отверткой пружинные зажимы оболочек тяг.
Установка
Сначала установить тяги системы отопления на блок управления. Для этого тяги сторонами, которые обозначены белой и красной полосами, навесить на блок управления. Оболочки тяг приставить до упора к блоку управления, затем поджать щипцами прижимные пружины и зафиксировать.
Установить блок управления.
Навесить тяги на рычаги управления и закрепить прижимными пружинами.
Регулировка
Повернуть ручку управления вентилятором в положение «О».

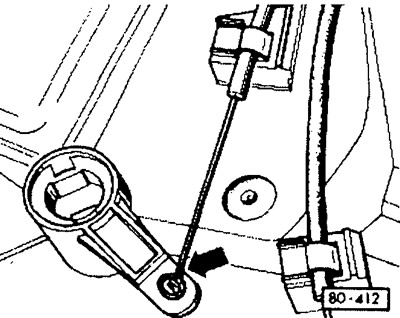

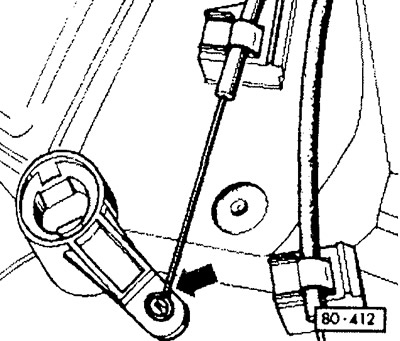

Нажать до упора рычаг главного отсечного клапана и закрепить оболочку тяги.
Ручку регулирования температуры повернуть до упора в положение «kalt» (холодно).

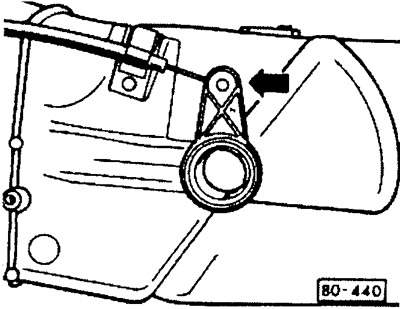

Нажать до упора рычаг температурной заслонки и закрепить голубую оболочку тяги.
Ручку распределения воздуха повернуть до упора в положение «Defrost» (обогрев ветрового стекла).

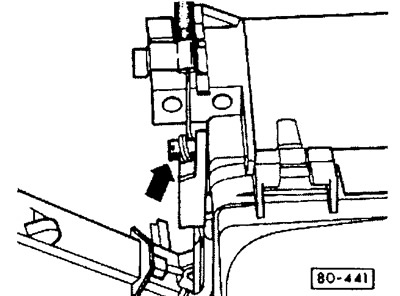

Нажать до упора рычаг заслонки воздуховода ниши для ног/обогревателя ветрового стекла и закрепить черную оболочку тяги.

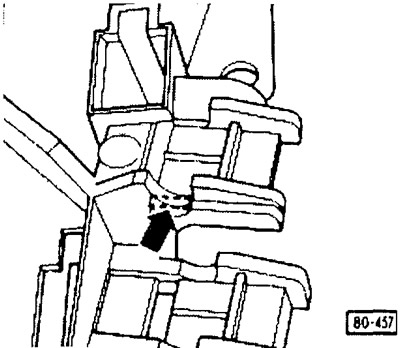

Внимание: Начиная с автомобиля №31 КЕ206000 устанавливается измененная тяга заслонки воздуховода ниши для ног/обогревателя ветрового стекла (удлиненная черная оболочка, характерный признак-голубая цветная полоса). Благодаря этому уменьшается опасность излома/обрыва троса. Если его необходимо установить на автомобиль более раннего выпуска, вырезать ножом упор (стрелка) для оболочки тяги у блока управления. Оболочку тросовой тяги вставить так, чтобы голубое цветное кольцо легло в вырезанную выемку.
Ручку распределения воздуха повернуть до упора в положение «Schalttafelausstromer» (обогрев щитка приборов).
Нажать до упора рычаг центральной заслонки и закрепить черную оболочку тяги.
Проверка регулировки: Повернуть ручки на панели управления системой отопления от упора до упора. При этом заслонки должны слышимо перемещаться из одного крайнего положения в другое.
Установить нижний кожух и обдуватель пространства для ног.
