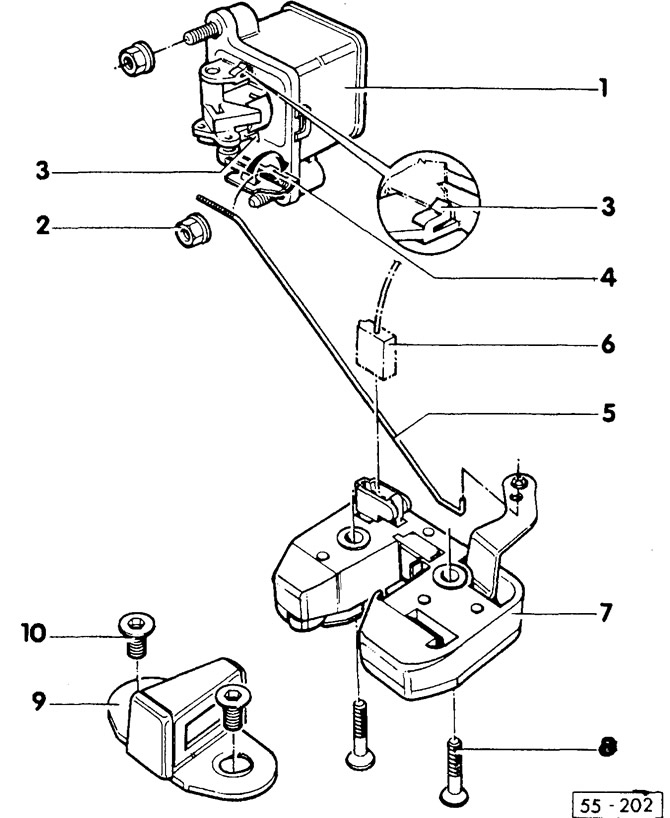

Модель Variant
- 1 — корпус цилиндра замка
Внимание: С 10/93 измененное исполнение, но снятие выполняется, как и прежде.
- 2 — гайка, 6 Нм
С неспадающей шайбой.
- 3 — фиксирующие выступы
- 4 — шарнирная втулка
- 5 — тяга
- 6 — штекер
Для выключателя освещения багажного отсека.
- 7 — замок
- 8 — винт с полупотайной головкой, 23 Нм
- 9 — пластина личинки замка
- 10 — винт с полупотайной головкой, 23 Нм
Снятие
Снять облицовку задней двери.
Автомобили с системой центрального запирания: дополнительно снять штангу привода, для чего слегка нажать отверткой в шлиц пластмассовой задвижки и вытащить штангу привода из направляющего рычага.
Сжать фиксирующие выступы -3-и снять корпус цилиндра замка.
Снять тягу. Для этого разомкнуть шарнирную втулку и снять тягу с корпуса цилиндра замка. Выжать тягу из направляющего рычага.
Отсоединить штекер-6-и отвернуть замок.
Установка
Подсоединить штекер, навесить тягу на направляющий рычаг и привернуть замок.
Корпус цилиндра замка приставить, зафиксировать и привернуть.
Тягу вставить в шарнирную втулку, направляющий рычаг прижать к цилиндру замка и замкнуть шарнирную втулку.
Проверить безупречность функционирования замка и цилиндра замка, установить облицовку задней двери.
