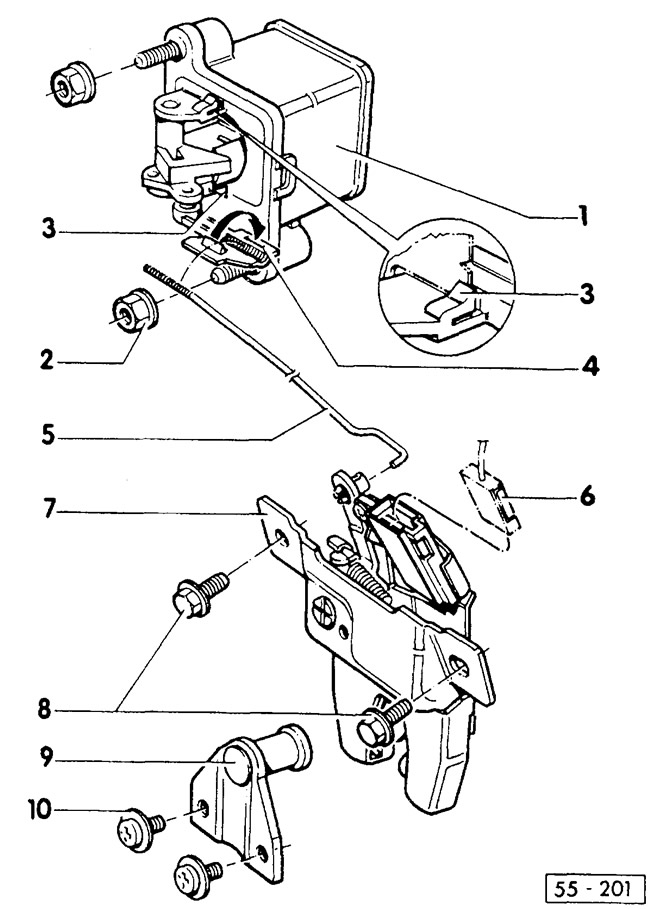

Снятие и установка замка крышки багажного отсека

• 1 — корпус цилиндра замка

Корпус цилиндра замка снимается так же, как и модели PASSAT Variant.

Внимание: С 10/93 измененное исполнение, но снятие выполняется, как и прежде.

• 2 — гайка, 6 Нм

С неспадающей шайбой.

• 3 — фиксирующие выступы
• 4 — шарнирная втулка
• 5 — тяга
• 6 — штекер

Для выключателя освещения багажного отсека.

• 7 — замок
• 8 — болт, 7 Нм
• 9 — пластина личинки замка
• 10 — винт с крестообразным шлицем на головке
