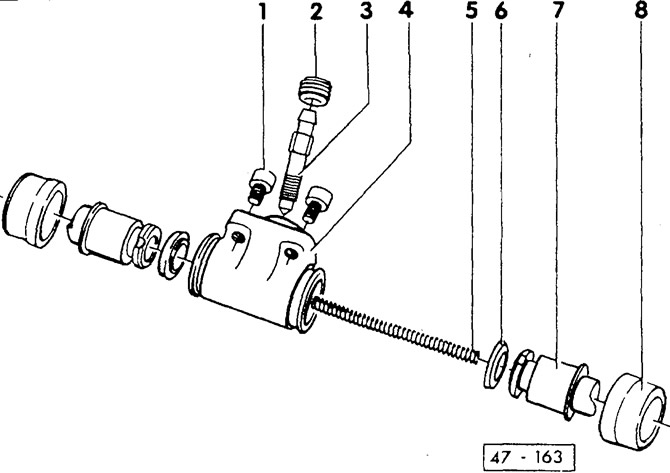

- 1 — болт с цилиндрической головкой, 10 Нм
- 2 — пылезащитный колпачок
- 3 — клапан для удаления воздуха
- 4 — корпус колесного тормозного цилиндра
При наличии рисок и каверн от ржавчины колесный тормозной цилиндр заменить в комплекте.
- 5 — пружина
- 6 — манжета
Вставлять со смазкой для тормозных цилиндров; уплотнительная кромка обращена к корпусу колесного тормозного цилиндра
- 7 — поршень
Вставлять со смазкой для тормозных цилиндров.
- 8 — защитный колпачок
Снятие
Снять тормозные колодки.
Отпустить, но не отворачивать, накидную гайку тормозного трубопровода.
Вывернуть 2 болта крепления колесного тормозного цилиндра с задней стороны тормозного щита.
Установка
Положить под тормозной щит тряпку.
Отвернуть гайку с тормозного трубопровода и тотчас навернуть ее на новый колесный тормозной цилиндр. Этим гарантируется, что вытечет лишь небольшая часть тормозной жидкости.
Завернуть болты тормозного цилиндра и затянуть моментом 10 Нм.
Накидную гайку тормозного трубопровода легко затянуть гаечным ключом с открытым зевом моментом 5 Нм.
Установить тормозные колодки. Внимание: У обоих поршней колесного тормозного цилиндра сторона с выемкой для установки тормозной колодки должна быть обращена наружу к смотрящему.
Удалить из тормозной системы воздух.
