Внимание: С 10/92 на задний мост устанавливается изменений суппорт. Узнать суппорт можно по привернутому держателю троса ручного тормоза, который до 9/92 был отлит заодно с корпусом суппорта. На автомобили, изготовленные до 9/92, устанавливать новый суппорт нельзя. Удаление поршня и замена тормозных накладок выполняются также как и прежде.

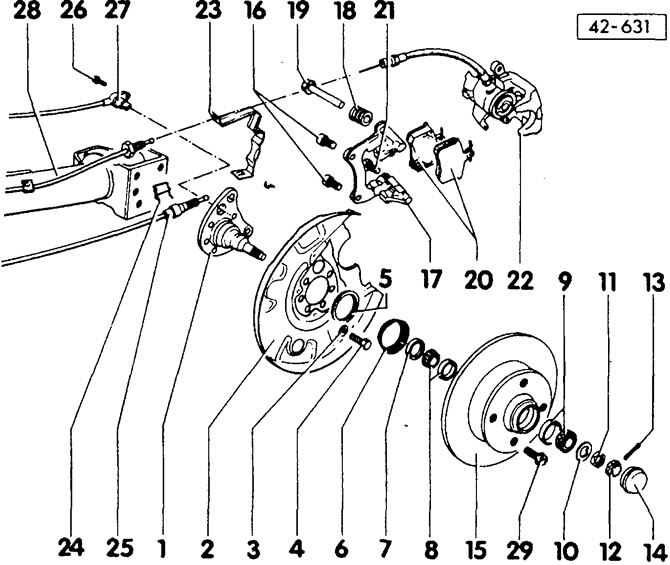

- 1 — цапфа оси
- 2 — защитный кожух
- 3 — тарельчатая пружина
Большая опорная поверхность обращена к защитному кожуху.
- 4 — болт, 60 Нм
- 5 — уплотнительное кольцо
Расстояние от края кольца до защитного кожуха составляет 9.5 мм.
- 6 — ротор для датчика частоты вращения
Выколачивать штифтом через отверстия для колесных болтов. Устанавливать с помощью подходящей втулки.
- 7 — уплотнительное кольцо
- 8 — подшипник ступицы колеса внутренний
- 9 — подшипник ступицы колеса наружный
- 10 — нажимная шайба
- 11 — шестигранная гайка
Для регулировки радиального зазора в подшипнике.
- 12 — корончатая стопорная шайба
- 13 — шплинт
Всегда заменять.
- 14 — защитный колпачок
- 15 — тормозной диск
Заменять только одновременно оба тормозных диска. Диски всегда обтачивать с обоих сторон и обращать внимание на то, достаточный ли резерв для износа остается после обтачивания.
- 16 — болт с цилиндрической головкой, 65 Нм
- 17 — тормозной щит
Как запасная часть устанавливается совместно с направляющими пальцами и защитными колпачками и поставляется с достаточным количеством смазки к направляющим пальцам. При повреждениях защитных колпачков применять полный ремонтный комплект. Прилагаемый тюбик со смазкой применять для смазки направляющих пальцев.
- 18 — защитный колпачок
- 19 — направляющий палец
- 20 — тормозные накладки
Толщина новых накладок: 10 мм. Граница износа: 7 мм, включая обратную сторону.
- 21 — болт, 35 Нм
Самоконтрящийся, поэтому всегда заменять. Перед отпусканием и затягиванием придерживать направляющий палец.
- 22 — суппорт
- 23 — держатель тормозного шланга
- 24 — пружинный зажим
- 25 — трос ручного тормоза
- 26 — болт с внутренним 6-гранником
- 27 — датчик частоты вращения
Только в автомобилях с ABS. Датчик вставлять с твердой смазкой VW-G000650.
- 28 — балка моста
- 29 — колесный болт, 110 Нм
