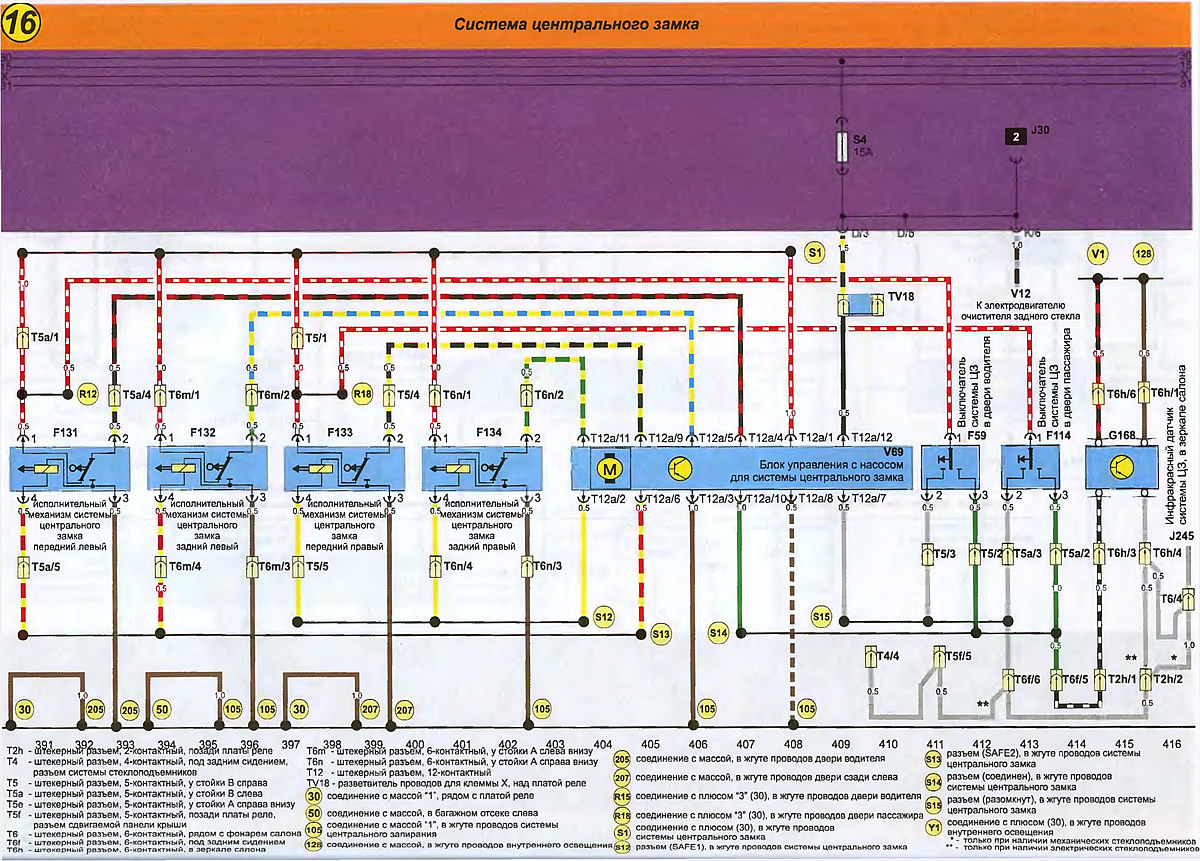

Система центрального замка

T2h - штекерный разъем, 2-контактный, позади платы реле
T4 - штекерный разъем, 4-контактный, под задним сидением, разъем системы стеклоподъемников
Т5 - штекерный разъем, 5-контактный, у стойки В справа
Т5a - штекерный разъем, 5-контактный, у стойки В слева
Т5e - штекерный разъем, 5-контактный, у стойки А справа внизу
T5f - штекерный разъем, 5-контактный, позади платы реле, разъем сдвигаемой панели крыши
T6 - штекерный разъем, 6-контактный, рядом с фонарем салона
T6f - штекерный разъем, 6-контактный, под задним сидением
T6h - штекерный разъем, 6-контактный, в зеркале салона
T6m - штекерный разъем, 6-контактныи, у стоики А слева внизу
T6n - штекерный разъем, 6-контактный, у стойки А справа внизу
Т12 - штекерный разъем, 12-контактный
TV18 - разветвитель проводов для клеммы X, над платой реле

(30) соединение с массой "1", рядом с платой реле
(50) соединение с массой, в багажном отсеке слева
(105) соединение с массой "1", в жгуте проводов системы центральною запирания
(128) соединение с массой, в жгуте проводов внутреннего освещения
(205) соединение с массой, в жгуте проводов двери водителя


(207) соединение с массой, в жгуте проводов двери сзади слева
(R15) соединение с плюсом "3" (30), в жгуте проводов двери водителя
(R18) соединение с плюсом "3" (30), в жгуте проводов двери пассажира
(S1) соединение с плюсом (30), в жгуте проводов системы центрального замка
(S12) разъем (SAFE1), в жгуте проводов системы центрального замка
(S13) разъем (SAFE2), в жгуте проводов системы центрального замка
(S14) разъем (соединен), в жгуте проводов системы центрального замка
(S15) разъем (разомкнут), в жгуте проводов системы центрального замка
(Y1) соединение с плюсом (30), в жгуте проводов внутреннего освещения

* - только при наличии механических стеклоподъемников
** - только при наличии электрических стеклоподъемников
