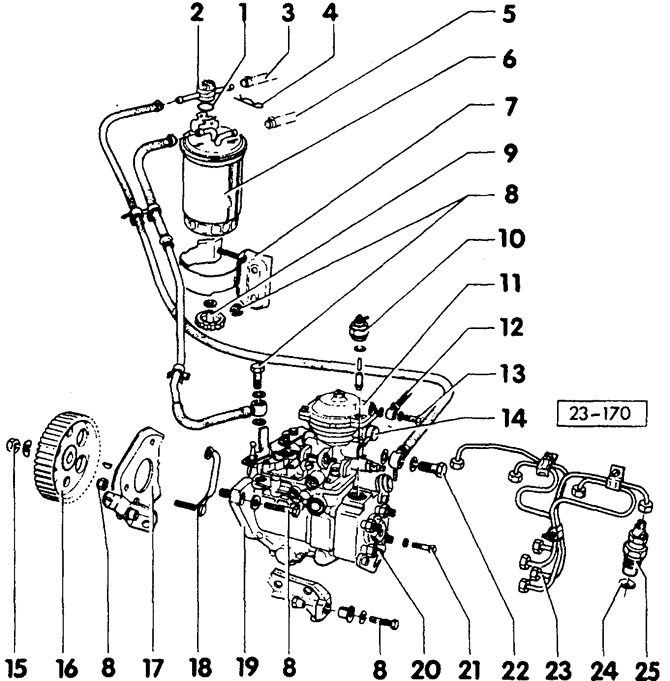

Система впрыскивания дизельного двигателя

• 1 — уплотнительное кольцо
• 2 — регулировочный клапан

Для системы подогрева топлива.

• 3 — возвратный топливопровод
• 4 — стопорная скоба
• 5 — подводящий топливопровод
• 6 — топливный фильтр

Не перепутать места соединений. Направление потока обозначено стрелками.

• 7 — кронштейн
• 8 — болты, 25 Нм
• 9 — пробка для слива воды
• 10 — электромагнитный клапан прекращения подачи топлива
• 11 — корпус LOA (только для дизельного двигателя с наддувом)

LDA — Ladedruckanreicherung (корректор топливоподачи по наддуву).

• 12 — вакуумный трубопровод К впускному коллектору
• 13 — болт, 10 Нм
• 14 — вентиляция корпуса LDA
• 15 — болт, 45 Нм
• 16 — зубчатое колесо ТНВД
• 17 — консоль
• 18 — держатель
• 19 — топливный насос высокого давления (ТНВД)
• 20 — соединительный штуцер
• 21 — болт, 15 Нм

Внимание: Ни в коем случае не отпускать, иначе ТНВД выйдет из строя. При обнаружении негерметичности допускается подтянуть моментом до 25 Нм, не более.

• 22 — полый болт, 25 Нм

Для возвратного топливопровода, имеет маркировку «OUT».

• 23 — топливопроводы высокого давления
• 24 — теплозащитная прокладка

Обратить внимание на положение при установке.

• 25 — форсунка
