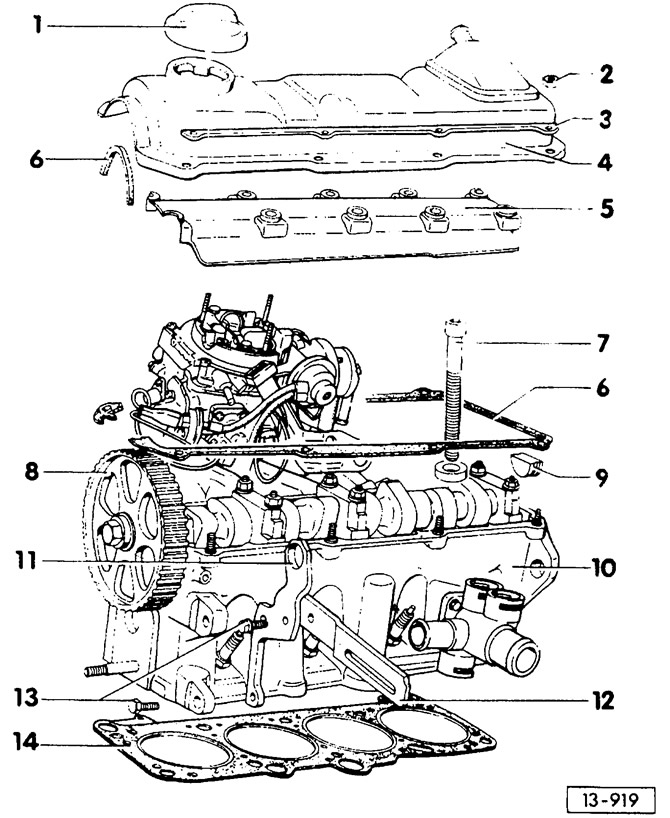

4-цилиндровый 8-клапанный двигатель
- 1 — пробка
- 2 — гайка крепления, 10 Нм
- 3 — планка жесткости
- 4 — крышка головки цилиндров
- 5 — маслоотражатель
- 6 — уплотнительные прокладки крышки головки цилиндров
- 7 — болт головки цилиндров
Обратить внимание на последовательность и предписанное значение момента затяжки.
- 8 — зубчатое колесо распределительного вала
- 9 — заглушка
- 10 — головка цилиндров
- 11 — подъемная проушина
- 12 — кронштейн генератора
Натяжение зубчатого ремня регулировать у зубчатой рейки.
- 13 — болт, 20Нм
- 14 — уплотнительная прокладка головки цилиндров
Устанавливать сухой и на сухую поверхность. Надпись «оЬеп» (верх) должна быть обращена к головке цилиндров.
