Система зажигания Digifant

Распределитель зажигания, катушка зажигания, свеча зажигания

• 1 — провод высокого напряжения
• 2 — наконечник с помехоподавляющим резистором
• 3 — экран
• 4 — крышка распределителя зажигания
• 5 — угольная щетка с пружиной
• 6 — бегунок распределителя зажигания
• 7 — защитный колпачок
• 8 — соединительный штекер
• 9 — распределитель зажигания
• 10 — болт с шестигранной головкой, 25 Нм
• 11 — прижимная планка
• 12 — уплотнительная прокладка

Всегда заменять.

• 13 — клемма 4
• 14 — клемма 15 (+)
• 15 — клемма 1 (-)
• 16 — катушка зажигания
• 17 — перемычка массы

К впускному коллектору.

• 18 — наконечник свечи зажигания
• 19 — свеча зажигания, 20 Нм

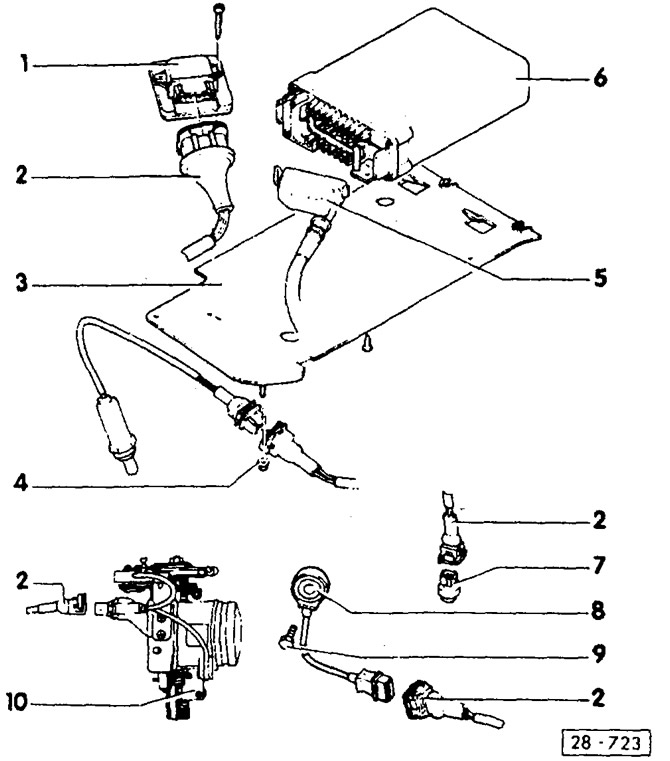

Дополнительные детали

• 1 — коммутатор TSZ-H
• 2 — соединительный штекер
• 3 — плоский кронштейн 4-шестигранная гайка
• 5 — соединительный штекер
• 6 — блок управления системы Digifant
• 7 — датчик температуры

На патрубке охлаждающей жидкости.

• 8 — датчик детонационного сгорания, 20 Нм

Точно выдержать момент затяжки, так как он оказывает влияние на работу датчика.

• 9 — болт с шестигранной головкой, 20 Нм
• 10 — датчик углового перемещения дроссельной заслонки 1

Включатель холостого хода.
