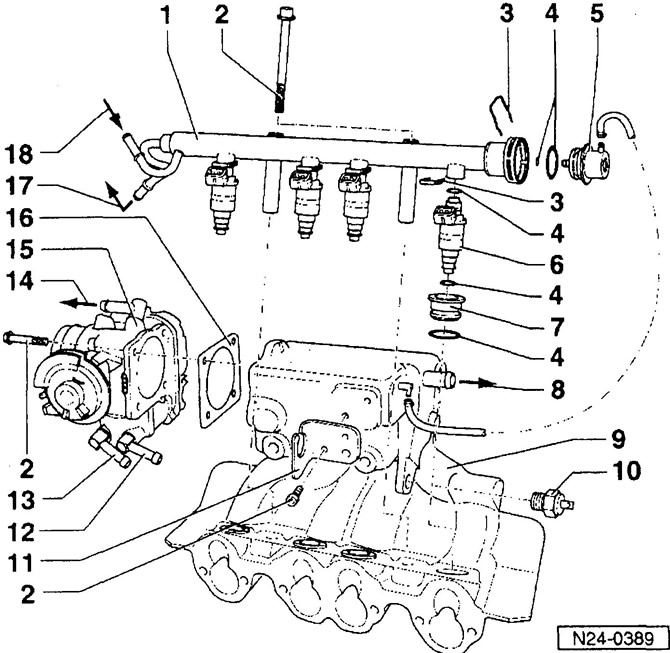

- 1 — распределитель топлива
- 2 — болт М6, 10 Нм; болт М8, 20 Нм
- 3 — стопорная скоба
- 4 — уплотнительное кольцо
- 5 — регулятор давления топлива
- 6 — клапанная форсунка
- 7 — стакан клапанной форсунки
- 8 — к усилителю тормозного привода
- 9 — впускной коллектор
- 10 — термовыключатель
- 11 — противоопора
- 12 — от расширительного бачка
- 13 — к штуцеру на головке цилиндров
- 14 — электромагнитный клапан I
- 15 — узел управления дроссельной заслонкой
- 16 — уплотнительная прокладка
- 17 — шланг возврата топлива
- 18 — шланг подвода топлива
