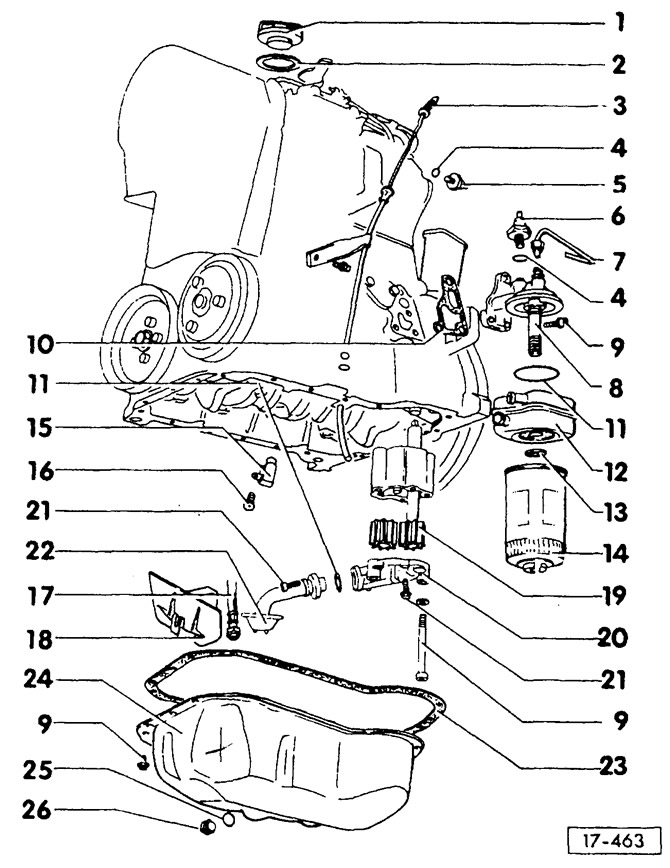

- 1 — крышка
- 2 — уплотнительная прокладка
При повреждении заменить.
- 3 — указатель уровня масла
Разность в количествах масла между нижней и верхней метками составляет 1 л.
- 4 — уплотнительное кольцо
- 5 — гидравлический выключатель на давление 0,3 бар, 25 Нм
- 6 — гидравлический выключатель на давление 1,8 бар, 25 Нм
Дизельный двигатель: гидравлический выключатель на давление 0,9 бар, 25 Нм. 8-кронштейн масляного фильтра
- 9 — болт, 25 Нм
- 10 — уплотнительная прокладка
- 11 — уплотнительное кольцо
- 12 — масляный радиатор
Только у дизельных двигателей и бензиновых двигателей с системой впрыскивания, кроме имеющих мощность 72 и 90 л.с.
- 13 — гайка, 25 Нм
- 14 — масляный фильтр
Затягивать только от руки.
- 15 — форсунка для разбрызгивания масла
Для охлаждения поршней только в бензиновых двигателях с системой впрыскивания и дизельных двигателях с наддувом.
- 16 — болт, 10 Нм
Устанавливать с герметиком VW AMV 188 100 02
- 18 — успокоитель
- 19 — шестерни
- 20 — крышка масляного насоса
С встроенным предохранительным клапаном.
- 21 — болт крепления, 10 Нм
- 22 — маслоприемник
- 23 — уплотнительная прокладка масляного поддона
Не приклеивать, обеспечить правильное положение.
- 24 — масляный поддон
- 25 — уплотнительное кольцо
- 26 — сливная пробка, 30 Нм
Только дизельные двигатели с газотурбинным наддувом:
- 7 — подводящий маслопровод
От турбонагнетателя.
- 17 — возвратный маслопровод
От турбонагнетателя, привернуть к поддону моментом 30 Нм.
