Примечание. Перед снятием оптического элемента фары установить автомобиль перед какой-либо поверхностью (например. стеной), включить фары и нанести на эту поверхность метки положения световых пучков ближнего и дальнего света фар, а также нанести на пол метки положения всех четырех колес автомобиля с тем, чтобы после установки оптического элемента фары восстановить прежнюю регулировку световых пучков. При снятии и установке руководствоваться подетальным видом блок-фары (рис. 9-12).

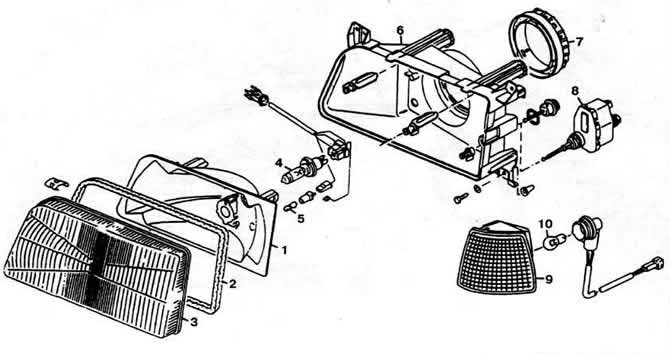

Рис. 9-12. Детали блок-фары:
1 — отражатель;
2 — прокладка;
3 — рассеиватель;
4 — двухнитевая лампа фары;
5 — лампа габаритного света;
6 — кожух;
7 — колпачок;
8 — серводвигатель корректора фар;
9 — указатель поворота;
10 — лампа.

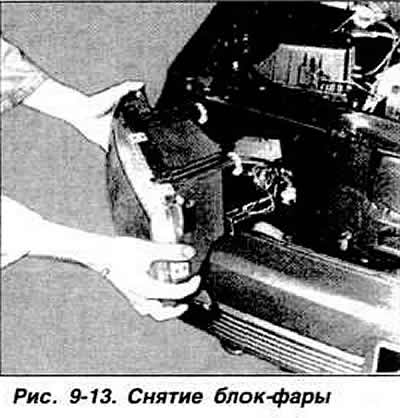

Для снятия отсоединить облицовку радиатора, как указано выше. Отвернуть четыре винта крепления блок-фары. Отсоединить разъемы проводов фары и указателя поворота. Выдвинуть вперед блок-фару (рис. 9-13). Нажать на штифт крепления указателя поворота к фаре. Отсоединить указатель поворота от фары, потянув за него вперед.
Для установки присоединить указатель поворота к фаре. Присоединить разъемы проводов фары и указателя поворота. Установить на место блок-фару. Завернуть четыре винта крепления блок-фары. Установить облицовку радиатора, как указано выше. Отрегулировать световой пучок фар.
