Замена тормозных колодок
Тормозные колодки заменять только парами одновременно на обоих колесах колодками указанной марки.

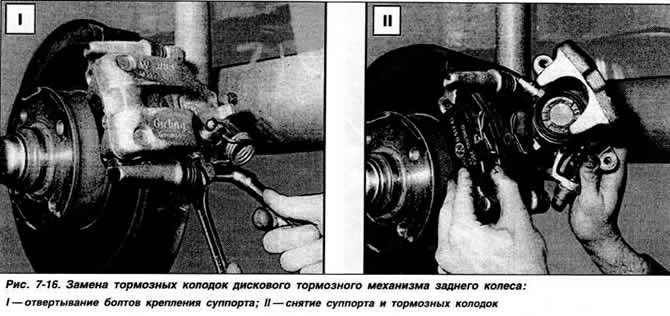

Поднять заднюю часть автомобиля, установить на подставки и снять колеса. Выполнить с обеих сторон автомобиля следующие операции. Установить рычаг привода стояночного тормоза в крайнее нижнее положение. Отсоединить трос привода стояночного тормоза от держателя на рычаге задней подвески. Отвернуть два болта крепления суппорта и снять суппорт (рис. 7-16). Снять тормозные колодки. Очистить гнезда для колодок в суппорте и переместить поршень как можно дальше внутрь цилиндра, при необходимости удалив часть тормозной жидкости из бачка гидропривода тормозов. Проверить состояние тормозного диска и пылезащитного колпачка тормозов.
Установить новые тормозные колодки. Завернуть новые болты крепления суппорта и затянуть моментом 2,5 кгс·м. Присоединить трос привода стояночного тормоза и отрегулировать его натяжение, как указано ниже. Установить задние колеса и опустить автомобиль. Несколько раз нажать на педаль тормоза для установки поршня в рабочее положение. Проверить и при необходимости восстановить уровень жидкости в бачке.
Снятие и установка тормозного механизма
Поднять заднюю часть автомобиля, установить на подставки и снять колеса. Шприцем удалить жидкость из бачка главного тормозного цилиндра. Отсоединить от суппорта тормозной шланг и заглушить его отверстие. Отсоединить трос привода стояночного тормоза. Отвернуть два болта крепления направляющей колодок к ступице колеса. Снять направляющую колодок в сборе с суппортом и тормозными колодками. Промыть детали спиртом, просушить и проверить их состояние. Установить на место направляющую колодок в сборе с суппортом и колодками. Завернуть болты крепления направляющей колодок и затянуть их моментом 6,5 кгс·м. Присоединить тормозной шланг.
Залить тормозную жидкость в бачок главного тормозного цилиндра. Установить колеса и опустить автомобиль. Удалить воздух из гидропривода тормозов, как указано ниже.
Разборка и сборка тормозного механизма
Снять тормозной механизм, как указано выше. Зажать тормозной механизм в тиски с накладками из мягкого материала. Снять пылезащитный колпачок поршня. Извлечь из цилиндра поршень, вывертывая его. Отверткой извлечь уплотнительное кольцо из цилиндра.
Тщательно промыть детали спиртом-денатуратом. Тщательно проверить состояние деталей.
При обнаружении царапин или следов износа на поверхности поршня или цилиндра заменить суппорт в целом.
Собрать тормозной механизм, заменив все уплотнительные детали и смазав детали тормозной жидкостью. Установить тормозной механизм, как указано выше. Удалить воздух из гидропривода тормозов. как указано ниже.
Снятие и установка тормозного диска
Тормозные диски заменять только парами.
Поднять заднюю часть автомобиля, установить на подставки и снять колеса. Отсоединить трос привода стояночного тормоза от держателя на рычаге задней подвески. Отвернуть два болта крепления направляющей колодок к ступице колеса и снять тормозной механизм, не отсоединяя тормозной шланг. Снять тормозные колодки. Подвесить тормозной механизм крючком, следя за тем, чтобы не повредить тормозной шланг.
Нанести метки положения тормозного диска относительно ступицы колеса. Снять колпак ступицы. Снять шплинт и зубчатый стопор гайки ступицы. Отвернуть гайку ступицы и снять шайбу. Вынуть внутреннее кольцо подшипника ступицы. Снять тормозной диск, выполненный заодно со ступицей.
Установка тормозного диска производится в порядке, обратном снятию, с учетом следующего:
- перед установкой тормозного диска заложить в ступицу универсальную смазку;
- заменить шплинт гайки ступицы новым и отрегулировать зазор в подшипниках ступицы, как указано в разделе «Задняя подвеска»;
- несколько раз нажать на педаль тормоза для установки поршня тормозного механизма в рабочее положение.
